АКБ, стартер или генератор: последовательность проверок, которая сокращает диагностику до 15 минут

Диагностика аккумулятора, стартера и генератора за 15 минут — это не обещание закончить любой ремонт за четверть часа. Это быстрый первичный маршрут, который локализует неисправную ветку: запас энергии, силовые соединения, стартер или зарядная система. Сложный плавающий дефект потребует больше времени, но порядок измерений останется тем же.

Кому будет полезна статья

• автоэлектрикам и диагностам;

• механикам, выполняющим первичную проверку пусковой системы;

• мастерам-приемщикам, которым нужен понятный протокол для клиента;

• владельцам СТО, сокращающим замены исправных узлов;

• закупщикам тестеров АКБ и системных анализаторов.

Почему начинать нужно с батареи и соединений

Стартер и генератор работают через аккумулятор и силовые кабели. Разряженная батарея снижает скорость прокрутки, а коррозия клеммы создает падение напряжения, похожее на неисправный стартер. Плохая масса способна одновременно ухудшать запуск и зарядку. Если сразу перейти к агрегату, причина останется в автомобиле после дорогой замены.

Первый вывод делают не по одному напряжению. Нужны состояние заряда, пусковая способность, поведение под нагрузкой и повторяемость результата. Электронный анализатор удобен тем, что проводит батарею, стартер и генератор по единому сценарию и сохраняет отчет.

Инструменты для 15-минутного скрининга

• мультиметр с исправными щупами и функцией Min/Max;

• тестер АКБ с поддержкой установленного типа батареи;

• токовые клещи постоянного тока, если предусмотрены методикой;

• системный анализатор пуска и зарядки;

• нагрузка автомобиля: свет, вентилятор, обогрев стекла по инструкции теста;

• схема и сервисные данные конкретной модели;

• средства защиты и инструмент для безопасной очистки соединений.

Сканер полезен для чтения данных системы управления энергией и команд генератору, но не заменяет электрические измерения. Код «низкое напряжение» описывает событие, а не называет неисправную деталь.

Маршрут проверки по минутам

Время условно и предполагает доступные точки измерения. Если для безопасного подключения нужно снимать защиту или автомобиль имеет интеллектуальную зарядку, не ускоряйтесь в ущерб процедуре.

Шаг 1. Уточните симптом

Спросите, когда проявляется проблема: на холодную, после короткой остановки, после ночи, с включенными потребителями или только после ремонта. Проверьте, не заменялась ли батарея, регистрировали ли ее в системе, устанавливалось ли дополнительное оборудование. Время и условия появления сразу разделяют пусковую проблему и разряд в покое.

Осмотрите батарею, клеммы, крепление, основные массы, плюсовую линию к стартеру и генератору, ремень и натяжитель. Следы нагрева на соединении важнее его внешней чистоты. Вздутую или поврежденную батарею обычным тестом не нагружают.

Шаг 2. Проверьте аккумулятор

Введите в тестер правильный тип AGM, EFB или обычная заливная АКБ, стандарт и номинальный ток с этикетки. При решении «зарядить и повторить» сначала зарядите батарею. Переходить к оценке стартера с разряженной АКБ бессмысленно: низкая скорость прокрутки и ток не отражают нормальный режим.

Если батарея исправна, но заряд низкий, ищите причину: короткие поездки, потребление в покое, слабую зарядку или неверную регистрацию батареи. Если тест указывает замену, подтвердите контакт и при сомнении повторите проверку вне автомобиля.

Шаг 3. Зафиксируйте прокрутку

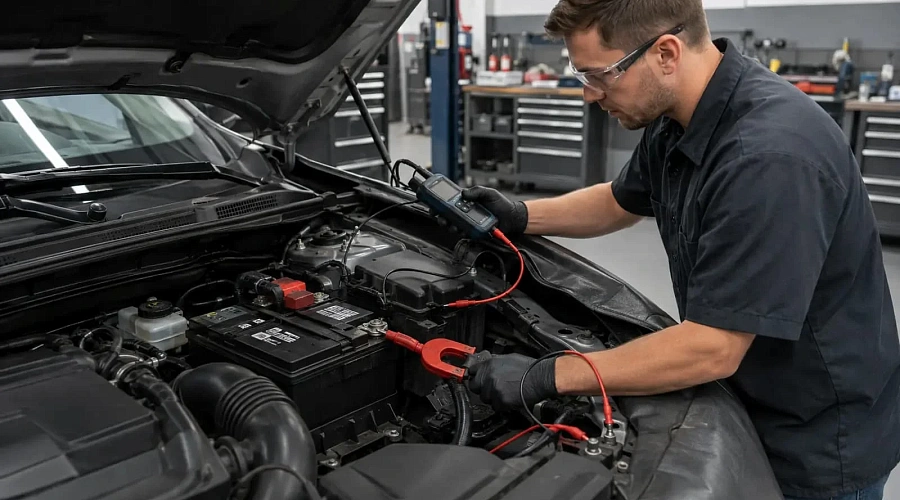

Подключите приборы до пуска, соблюдая полярность и безопасное расположение кабелей. Измерьте минимальное напряжение и, если возможно, ток стартера. Сравните с требованиями автомобиля и алгоритмом анализатора.

Низкое напряжение при нормальном или повышенном токе может указывать на слабую батарею, механическую нагрузку двигателя или неисправность стартера. Низкий ток при слабой прокрутке заставляет проверить сопротивление кабелей, контакт втягивающего реле и внутренний обрыв. Нормальное напряжение и ток при отсутствии запуска переводят диагностику к управлению стартером, топливу, зажиганию или механике двигателя.

Не прокручивайте стартер длительно. Производители задают максимальное время одного включения и паузу для охлаждения. Повторные длинные попытки меняют температуру и ток, а также способны повредить исправный узел.

Шаг 4. Измерьте падение напряжения

Падение напряжения измеряют на работающей цепи, а не сопротивлением отключенного толстого кабеля. Для плюсовой стороны подключают щупы между плюсом батареи и силовым выводом стартера; для минусовой — между корпусом стартера или двигателя и минусом АКБ. Во время прокрутки прибор показывает потерю на каждой ветви.

В одной из методик DENSO для полной пусковой цепи приводится ориентир потери не более 0,5 В, но окончательный предел нужно брать из сервисного руководства конкретного автомобиля. Важен и сравнительный подход: если большая часть потери находится на одной клемме или перемычке, именно там ищут нагрев, коррозию или слабую затяжку.

Если общее падение велико, делите ветвь на участки: батарея — клемма, клемма — кабель, кабель — втягивающее реле, корпус стартера — двигатель, двигатель — кузов, кузов — минус батареи. Так неисправность локализуется без замены стартера.

Шаг 5. Проверьте генератор под нагрузкой

После уверенного запуска оцените ремень, шум и стабильность работы. Измерьте напряжение и ток в режимах, предусмотренных анализатором. Включайте потребители по инструкции: чрезмерная случайная нагрузка не делает тест точнее.

На классической системе повышенное напряжение после запуска показывает зарядку, но у современных автомобилей блок управления может изменять уставку по температуре, SOC, торможению и нагрузке. Поэтому фиксированное правило «обязательно 14,4 В» неприменимо ко всем машинам. Сравнивайте команду генератору, фактический ток, напряжение на самом генераторе и батарее, а также требования производителя.

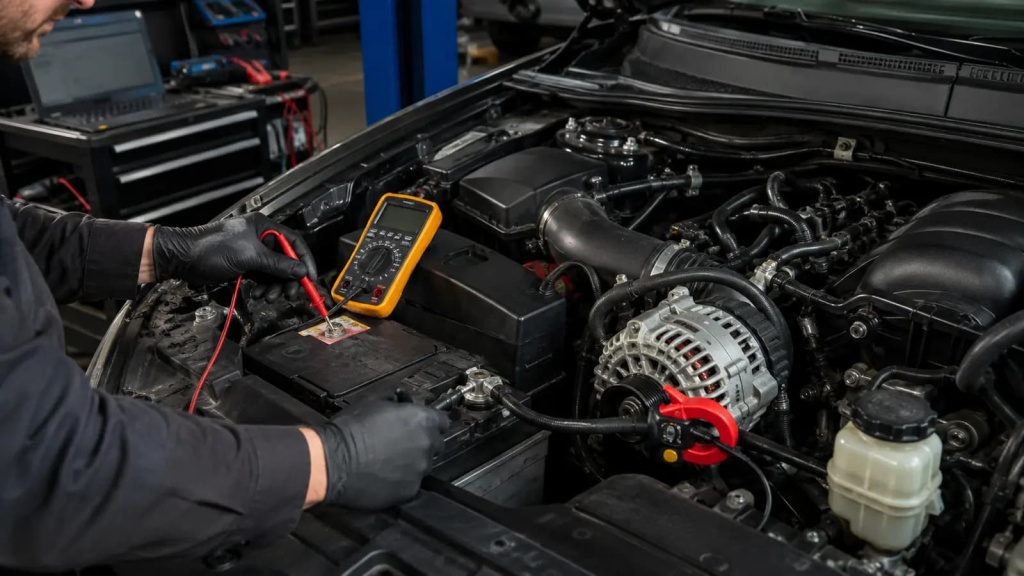

Проверьте падение напряжения между выходом генератора и плюсом АКБ, а также между корпусом генератора и минусом батареи под нагрузкой. Если на генераторе напряжение нормальное, а на батарее ниже, причина в проводке или соединении. Оцените пульсации: чрезмерная переменная составляющая может указывать на диоды или статор, но предел зависит от прибора и автомобиля.

Дерево решений

1. Батарея разряжена. Зарядить правильным режимом, повторить тест; затем проверить зарядку и потребление в покое.

2. Батарея не проходит повторный тест. Подтвердить соединения и заменить по регламенту; после замены проверить систему.

3. Батарея исправна, прокрутка слабая. Измерить падение на плюсе и массе, затем ток стартера.

4. Падение высокое. Локализовать участок, очистить или восстановить соединение и повторить тест.

5. Падение нормальное, ток и прокрутка ненормальны. Проверить стартер и механическое сопротивление двигателя.

6. Пуск нормальный, зарядки недостаточно. Проверить ремень, управляющий сигнал, выход генератора и линию до АКБ.

7. Зарядка нормальна, батарея снова разряжается. Перейти к измерению тока покоя и режима сна блоков.

Типовые ошибки и последствия

Меняют батарею без проверки генератора

Последствие: новая АКБ остается недозаряженной и быстро возвращает ту же жалобу.

Проверяют стартер на разряженной батарее

Последствие: низкая скорость и напряжение ошибочно принимаются за неисправность стартера.

Измеряют сопротивление силового кабеля без нагрузки

Последствие: мультиметр не выявляет контакт, который проявляется только при сотнях ампер. Нужен тест падения напряжения.

Сравнивают все автомобили с одним напряжением зарядки

Последствие: исправную интеллектуальную систему признают неисправной или пропускают отсутствие команды генератору.

Не проверяют массу двигателя

Последствие: меняют стартер или генератор, хотя энергия теряется на перемычке массы.

Долго крутят двигатель подряд

Последствие: перегревается стартер, батарея разряжается, а повторные измерения становятся несопоставимыми.

Чек-лист диагностики

• жалоба и условия появления записаны;

• батарея, клеммы, массы и ремень осмотрены;

• тип и номинал АКБ введены правильно;

• разряженная батарея заряжена и проверена повторно;

• прокрутка записана по напряжению, току и времени;

• падение измерено отдельно по плюсу и массе;

• зарядка проверена под контролируемой нагрузкой;

• учтена стратегия интеллектуального генератора;

• результат сохранен в заказ-наряде;

• после ремонта весь маршрут выполнен повторно.

Финансовый и организационный эффект

Последовательность защищает СТО от замены исправной детали и повторной разборки. Один протокол показывает клиенту: батарея проверена, потери по кабелям измерены, стартер оценен под нагрузкой, генератор реагирует на потребители. Диагност продает не догадку, а доказанный результат.

Для быстрого маршрута удобно оборудование для проверки АКБ и системы зарядки, которое хранит тесты батареи, пуска и генератора в одной карточке.

Когда нужен специалист

Углубленная диагностика нужна при плавающем отказе, высоком токе стартера при исправной механике, нестабильной команде LIN/BSS, перегреве кабеля, повторном разряде после стоянки и работе с высоковольтной системой. Разборку стартера и генератора выполняют после внешних измерений, а не вместо них.

Как ТехноАльянс может помочь

ТехноАльянс подбирает диагностическое оборудование под задачи поста: тестер батарей, зарядное устройство, системный анализатор с токовыми клещами и печатью. При выборе учитываются типы AGM/EFB, 12/24 В, стандарты CCA, хранение отчетов и доступность сервиса.

Частые вопросы

Реально ли поставить диагноз за 15 минут?

Реально локализовать ветку при доступных точках измерения. Плавающий дефект, ток покоя или интеллектуальное управление потребуют дополнительного времени.

С чего начинать: с генератора или аккумулятора?

С батареи и соединений. Без известного источника энергии результаты проверки стартера и генератора ненадежны.

Почему напряжение на генераторе и АКБ разное?

Между ними есть кабель, предохранитель и соединения. Разница под нагрузкой указывает на падение напряжения в этой линии.

Нормально ли, что зарядное напряжение меняется?

На системах с управлением энергией — да. Оценивать нужно команду, ток, SOC и сервисные данные, а не одно фиксированное число.

Можно ли проверить стартер без токовых клещей?

Можно оценить прокрутку и падение напряжения, но ток дает дополнительную информацию о нагрузке и внутреннем состоянии стартера.

Что проверять после ремонта?

Повторить полный маршрут в тех же условиях и сохранить контрольный протокол. Исправление одного участка должно улучшить измеряемый результат.

Итог

АКБ, стартер и генератор нельзя диагностировать изолированно. Батарея задает исходный ресурс, кабели доставляют энергию, стартер превращает ее в прокрутку, а генератор восстанавливает заряд. Порядок «осмотр — батарея — прокрутка — падение напряжения — зарядка» сокращает поиск и не дает менять исправные узлы по очереди.
