Почему стенд сход-развала дает разные результаты: компенсация биения, захваты, давление и калибровка

Нужно установить, в какой момент меняются показания. Повторное считывание без движения, переустановка захвата и новый заезд представляют собой разные испытания. Последовательное разделение этих этапов позволяет найти причину и не превращать регулировку автомобиля в попытку догнать меняющиеся цифры.

Кому будет полезна статья

• Мастеру сход-развала, сталкивающемуся с неповторяющимися результатами.

• Руководителю СТО, разбирающему возвраты после регулировки.

• Инженеру, проверяющему измерительную цепочку на действующем посту.

• Владельцу сервиса, принимающему оборудование после обслуживания.

Разделите измерение и состояние автомобиля

Показание может измениться, потому что стенд измерил иначе, либо потому что изменилось положение подвески и колес. Давление в шинах, нагрузка, высота кузова, положение руля и напряжение подвески относятся к состоянию объекта. Их нельзя исправить калибровкой камеры.

Есть и различие между повторяемостью и правильностью. Близкие значения нескольких измерений показывают устойчивость процесса в данных условиях. Для подтверждения правильности нужны предусмотренные контрольные средства и процедуры. Стабильно смещенный результат тоже возможен.

Сначала сравните исходные данные двух отчетов: автомобиль, модификацию, единицы измерения, выбранные нормативы и условия нагрузки. Если в одном случае указан иной вариант подвески или схождение отображается в другой форме, вывод о неисправности преждевременен.

Автомобиль как источник расхождения

Давление и состояние шин

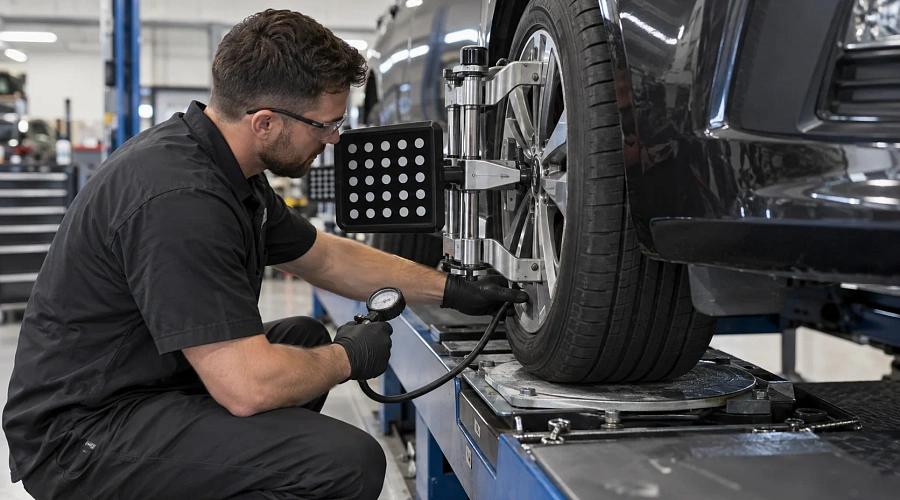

Давление устанавливают по требованиям автомобиля до измерения. Различие давления меняет условия опирания и может влиять на высоту кузова. Поврежденная или неоднородная шина усложняет воспроизведение положения, особенно при прокатывании.

Проверьте размеры колес, состояние шин и отсутствие временных причин изменения геометрии. Замена колеса, изменение нагрузки или коррекция давления между двумя отчетами означает, что условия уже не одинаковы. Эти действия нужно записать, а не приписывать разницу стенду.

Люфты и положение подвески

Люфт ступичного подшипника, шарниров или рулевого механизма позволяет колесу занимать разные положения при смене усилия. Регулировать геометрию до устранения влияющего дефекта нецелесообразно: положение не будет стабильным.

После вывешивания подвеске может потребоваться осадка предусмотренным способом. Для пневматической или регулируемой подвески важны рабочая высота и сервисный режим. Случайное раскачивание кузова не всегда воспроизводит требуемые условия.

В руководстве Hunter WinAlign подготовка автомобиля и компенсация рассматриваются совместно: перед процедурой проверяют состояние узлов и давление. Для своего стенда следует применять его инструкции и требования изготовителя автомобиля.

Захваты и мишени

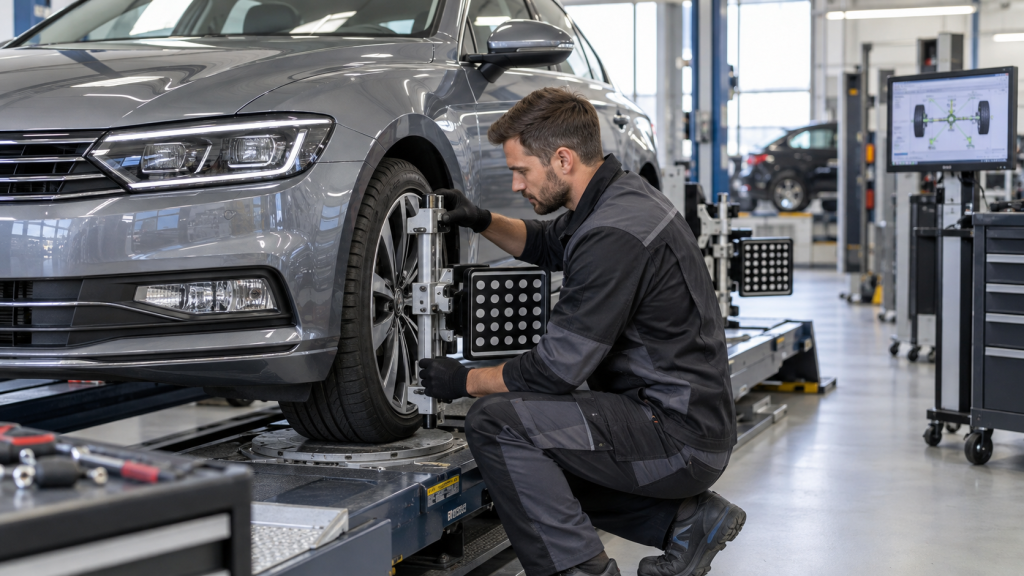

Проверьте, на какую поверхность опирается захват, равномерно ли он установлен и надежно ли удерживается. Грязь, поврежденный упор, неправильный диапазон или неодинаковое затягивание могут менять положение мишени. Красивое изображение мишени на экране не доказывает стабильность механического крепления.

Осмотрите сами мишени: плоскость, крепление, загрязнение и следы удара. Очистку выполняют разрешенным средством, не повреждающим рисунок или оптическую поверхность. Падение мишени требует проверки, даже если видимая трещина отсутствует.

Для камерного оборудования важна прямая видимость и правильная зона работы. Механик, тележка, открытая дверь или подвешенный шланг могут закрывать мишень. Предупреждение о потере наблюдения нельзя игнорировать ради быстрого завершения заказа.

У оборудования для сход-развала различаются типы захватов, правила компенсации и допустимые положения подъемника. Не переносите привычный прием со старого стенда на новый без проверки документации.

Что делает компенсация биения

Компенсация позволяет учесть влияние несовпадения положения измерительного узла и оси вращения колеса в пределах предусмотренной методики. Она не ремонтирует кривой диск и не устраняет люфт подвески. Ее задача относится к измерению, а не к физическому исправлению автомобиля.

Прокатывание или вывешивание выполняют в заданной последовательности. Важно сохранять крепление мишеней и выполнять команды программы. Положение руля, применение тормоза и способ перемещения зависят от этапа, поэтому универсальная команда «всегда держать тормоз» может нарушить процедуру.

Если захват ослабили, мишень сняли или ее положение изменилось, дальнейшее использование прежней компенсации допускается только при прямом разрешении инструкции. Обычно требуется повторить соответствующую процедуру. Стенд может продолжать показывать числа, даже когда исходная механическая установка уже другая.

Не оценивайте успешность компенсации только по переходу программы на следующий экран. Убедитесь, что не было препятствия, рывка, срыва захвата или иной ошибки. Обнаруженное отклонение нужно устранить до регулировки.

Поворотные круги и задние пластины

Свобода перемещения опор важна для снятия паразитных усилий в подвеске. Загрязненные или заедающие поворотные круги могут удерживать колесо в напряженном положении. После освобождения оно меняет ориентацию, и на экране появляются другие значения.

Аналогично проверяют задние сдвижные пластины. Состояние поверхности и механизма оценивают по инструкции. Момент удаления и установки фиксаторов должен соответствовать этапу заезда, компенсации и измерения. Нельзя оставлять их в одном положении на весь процесс по привычке.

Проверьте положение автомобиля на платформах, отсутствие помех перемещению и работу подъемника на предназначенном измерительном уровне. Подготовка площадки влияет на результат, но ее обслуживание не следует подменять произвольной корректировкой показаний стенда.

Контрольный опыт для поиска причины

Зафиксируйте одинаковые условия

Выберите автомобиль без выявленных влияющих дефектов и сохраните его состояние во всей серии. Запишите давление, нагрузку, рабочую высоту подвески, положение подъемника, выбранную модификацию и оператора. Настройки и единицы измерения должны совпадать.

Сравните показания без вмешательства

После завершенной подготовки сохраните отчет и проверьте показания повторно, не меняя автомобиль и крепление. Если они нестабильны уже сейчас, оцените оптическую видимость, питание, крепления, сообщения программы и внешние воздействия. Проверьте, не меняет ли автомобиль высоту автоматически.

Повторите установку измерительных узлов

Переустановите захваты и выполните заново все требуемые программой действия, включая компенсацию. Если отличие возникает именно на этом этапе, исследуйте способ крепления и состояние оснастки. Для подтверждения полезно повторить процедуру другим обученным оператором по той же инструкции.

Выполните новый заезд

Верните автомобиль на пост и повторите полный цикл в одинаковых условиях. Если расхождение появляется после заезда, проверьте осадку подвески, давление, нагрузку, положение колес на опорах и фиксаторы. Новое положение автомобиля может выявить проблему площадки, не заметную при повторном считывании без движения.

Меняйте один фактор за раз. Если одновременно очистить круги, заменить захват и перекалибровать стенд, причина улучшения останется неизвестной. Для контроля сервиса полезнее последовательный журнал, чем один финальный зеленый отчет.

Карта причин и проверок

Указанные причины являются направлениями поиска, а не готовым диагнозом. Допустимые отклонения определяют по документации стенда и методике контроля. Одно универсальное число в угловых минутах для всех приборов и режимов назначать нельзя.

Когда переходить к проверке калибровки

Калибровку рассматривают после проверки механики, условий и правильности процедуры либо при прямом требовании изготовителя после ремонта или перемещения. Для нее нужны предусмотренные приспособления, подготовка и право выполнения соответствующих действий.

В отдельном материале о калибровке стендов сход-развала раскрыт этот этап. В поиске нестабильных результатов важно не начинать с него автоматически: иначе ошибка автомобиля или крепления остается в рабочем процессе.

После настройки подтверждают результат установленными средствами и повторяют рабочий контроль. Отметка о выполненной калибровке не отменяет неисправный захват, заедающую пластину или неверно выбранную модификацию автомобиля.

Типовые ошибки

• Сравнивают отчеты при разном давлении и нагрузке. Последствие: изменение автомобиля принимают за ошибку стенда.

• Продолжают измерение после смещения мишени. Последствие: прежняя компенсация может стать неприменимой.

• Регулируют автомобиль с люфтом. Последствие: параметры меняются после первого перемещения.

• Не освобождают опоры в нужный момент. Последствие: напряжение подвески влияет на показания.

• Считают зеленый цвет подтверждением точности. Последствие: неверные исходные данные остаются незамеченными.

Чек-лист стабильного измерения

• Выбрана правильная модификация автомобиля и единицы.

• Проверены давление, нагрузка и высота подвески.

• Влияющие люфты и повреждения устранены.

• Захваты и мишени установлены правильно.

• Оптическая видимость сохраняется во время процедуры.

• Круги и пластины работают свободно.

• Фиксаторы используются по этапам инструкции.

• Компенсация выполнена после окончательной установки.

• Повторные проверки проводятся в одинаковых условиях.

• В журнале отмечено, после какого действия появилось отличие.

Финансовый и организационный эффект

Учитывайте повторные заезды, затраченное время и причины отмены регулировки. Полезно отделять неисправности автомобиля от проблем поста. Иначе статистика возвратов не показывает, что нужно улучшить: приемку, обучение мастера, оснастку или оборудование.

Понятный маршрут проверки сокращает повторение операций без результата. Он также помогает объяснить клиенту, почему сначала требуется ремонт подвески. Экономия возникает через уменьшение переделок и прогнозируемую занятость поста, а не через пропуск подготовки автомобиля.

Когда нужен специалист

Обратитесь в сервис стендов и оборудования при повреждении камер или мишеней, устойчивом отклонении на разных исправных автомобилях, ошибках самодиагностики и подозрении на нарушение геометрии поста. Передайте исходные отчеты и журнал контрольных действий.

Вмешательство в сервисные коэффициенты без методики может скрыть симптом и создать новую систематическую ошибку. Калибровку и ремонт выполняют по требованиям изготовителя.

Как ТехноАльянс может помочь

ТехноАльянс помогает согласовать диагностику оборудования, оснастку и условия работы поста. Для обращения подготовьте модель стенда, тип захватов, фотографии площадки и два отчета с описанием различий. Так специалист сможет проверить всю измерительную цепочку и предложить конкретные действия.

Частые вопросы

Разные показания всегда означают сбитую калибровку

Нет. Сначала исключают изменение состояния автомобиля, ошибки крепления и процедуры измерения.

Компенсация исправляет кривой диск

Нет. Она учитывает определенные влияния на измерение, но не восстанавливает физическую геометрию диска.

Нужно ли повторять компенсацию после снятия мишени

Действуйте по инструкции стенда. Если положение измерительного узла изменилось, прежние данные нельзя считать действительными автоматически.

Можно ли сравнить два стенда на разных подъемниках

Можно только в рамках согласованной методики с одинаковыми условиями. Простое сравнение двух распечаток не разделяет влияние площадок и процедур.

Почему проблема появляется только после нового заезда

Проверьте осадку подвески, положение на опорах, фиксаторы и повторяемость условий. Также учитывайте люфты и регулируемую высоту автомобиля.

Итог

Погрешность стенда сход-развал оценивают через всю цепочку измерения. Стабильный автомобиль, исправные захваты, свободные опоры и правильная компенсация создают условия для достоверного результата. Калибровка нужна по регламенту и результатам контроля, а не как автоматический ответ на любое расхождение.
