Как искать утечку в автокондиционере: электронный детектор, УФ-краситель или формировочный газ

Электронный детектор, УФ-краситель и формировочный газ не являются тремя версиями одного прибора. Электронный датчик ищет молекулы хладагента или трассерного газа, краситель показывает путь масла наружу, а давление инертным газом позволяет проверять пустой контур без потери дорогого хладагента. Лучший результат часто дает последовательность методов.

Кому будет полезна статья

• мастерам по ремонту автокондиционеров;

• владельцам СТО, которые хотят сократить повторные заправки;

• диагностам, работающим с R134a и R1234yf;

• закупщикам детекторов, УФ-наборов и редукторов;

• мастерам-приемщикам, объясняющим клиенту стоимость поиска утечки.

Сначала определите состояние системы

Если в контуре есть хладагент и давление, начать можно с электронного детектора и визуального осмотра. Если система пустая, детектор хладагента не получит сигнал: после безопасной откачки остатка применяют сухой азот или формировочный газ по процедуре производителя. Если ранее введен совместимый УФ-краситель и автомобиль успел поработать, полезна УФ-диагностика.

До любой проверки осмотрите сервисные порты, конденсор, шланги, соединения, дренаж испарителя и следы масла. Масляное пятно указывает направление, но не всегда точную точку: поток воздуха разносит загрязнение. Очистите подозрительную зону перед подтверждением.

Сравнение методов

Нельзя создавать давление кислородом или обычным сжатым воздухом. В системе могут находиться масло и остатки хладагента; неподходящий газ создает риск реакции, влаги и повреждения. Используйте только разрешенный тестовый газ, чистый редуктор и давление, установленное сервисной документацией автомобиля.

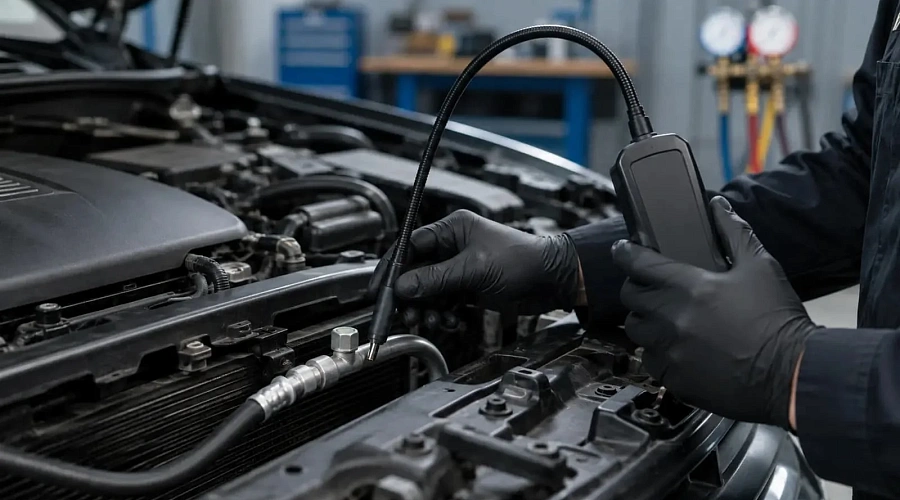

Электронный детектор: техника важнее максимальной чувствительности

Проверьте, поддерживает ли прибор конкретный хладагент или формировочный газ. Датчик для R134a не обязательно одинаково работает с R1234yf, а водородный трассер требует другого сенсора. Выполните самотест и проверьте наконечник на загрязнение.

Отключите сильный обдув, но обеспечьте безопасную вентиляцию. Ведите зонд медленно вдоль нижней стороны соединений: большинство хладагентов тяжелее воздуха, однако поток и температура меняют распределение. Не касайтесь мокрой грязи и масла наконечником. При сигнале отведите датчик в чистый воздух, дождитесь восстановления и повторите подход к точке с другой стороны.

Проверяйте сервисные порты после снятия муфт, обжимы шлангов, конденсор, компрессор, датчики давления и дренаж испарителя. Сигнал в дренажной трубке может указывать на испаритель, но требует подтверждения, чтобы исключить остаточный газ в моторном отсеке.

Высокая чувствительность полезна в конце поиска, а не в начале. Если детектор срабатывает везде, сначала снизьте фон, проветрите зону и ищите направление от слабого сигнала к сильному.

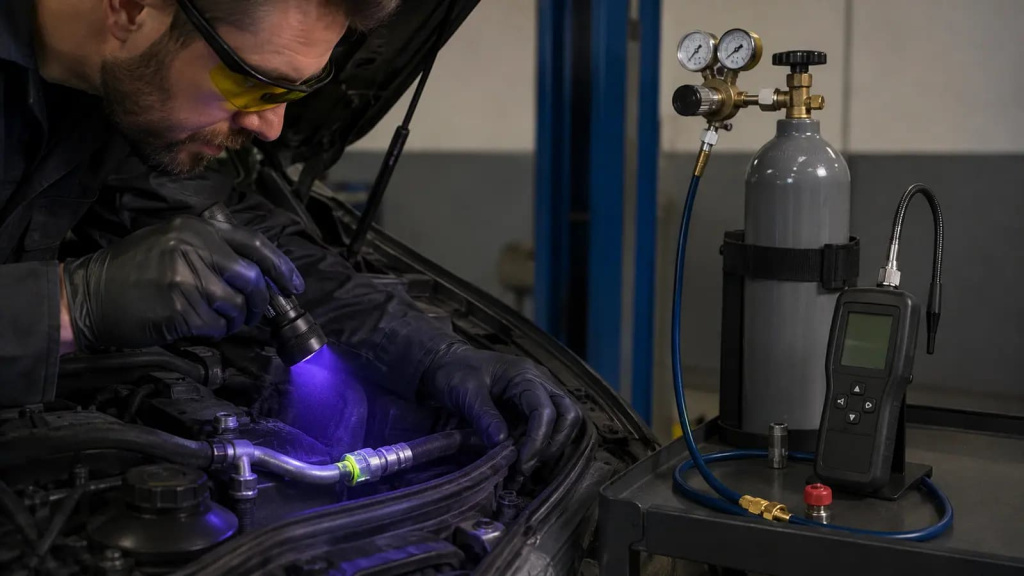

УФ-краситель: видимый след с задержкой

Используйте только краситель, совместимый с хладагентом, маслом и типом компрессора. Не превышайте дозировку: избыток не делает утечку ярче пропорционально, зато загрязняет сервисные муфты и затрудняет будущую диагностику.

После ввода краситель должен циркулировать с маслом. Для медленной утечки требуются время и работа системы, поэтому метод не всегда подходит для немедленной выдачи автомобиля. Осматривайте в затемненной зоне подходящей УФ-лампой и защитными очками. Отличайте свежий яркий след от старых пятен предыдущего ремонта.

Перед заменой детали очистите область, затем после ремонта выполните контроль повторно. Иначе старый краситель будет выглядеть как новая утечка. УФ-метод плохо помогает там, где точка выхода скрыта внутри корпуса и след не выходит наружу.

Азот и формировочный газ

Перед опрессовкой штатно откачайте остаток хладагента. Подключите редуктор, рассчитанный на баллон и рабочее давление, используйте исправные шланги. Давление поднимают постепенно и только до значения, разрешенного документацией автомобиля и инструментов. Высокое давление «для надежности» способно повредить слабый компонент.

Сухой азот удобен для наблюдения падения давления и проверки доступных мест мыльным раствором. Изменение температуры влияет на давление, поэтому записывайте температуру и давайте системе стабилизироваться. Отсутствие заметного падения за короткое время не доказывает отсутствие микротрещины.

Формировочный газ обычно состоит из 95% азота и 5% водорода. После заполнения специальный водородный детектор локализует выход. Метод полезен для пустых систем и дорогого R1234yf: после подтверждения герметичности тестовый газ удаляют по процедуре и заправляют штатный хладагент. Точное давление всегда берут из руководства автомобиля или применимой методики.

Дерево выбора метода

1. Система под давлением, хладагент известен. Визуальный осмотр и электронный детектор; подозрительную точку подтвердить повторным проходом или мыльным раствором.

2. Есть следы ранее введенного красителя. УФ-осмотр, очистка и повторная проверка после ремонта.

3. Система пустая или почти пустая. Откачать остаток, проверить историю, затем применить сухой азот или формировочный газ.

4. Утечка крупная. Давление и мыльный раствор быстро покажут доступную точку; не тратьте хладагент на пробные заправки.

5. Утечка малая и непостоянная. Формировочный газ или электронный детектор в разных температурных режимах; проверить вибрационные соединения.

6. Подозрение на испаритель. Проверка дренажа и воздуха из корпуса подходящим детектором, затем подтверждение по процедуре производителя.

7. После ремонта. Контроль тем же или независимым методом, вакуумирование и заправка только после подтверждения.

Почему станция не заменяет поиск утечки

Автоматическая установка проверяет ход процесса, массу и способность системы держать вакуум в заданное время. Это полезная защита от грубой ошибки. Но микроподтекание может не проявиться в коротком вакуумном тесте или вести себя иначе под положительным давлением. Отдельный детектор утечек нужен именно для локализации.

Нельзя заправлять полный объем только ради того, чтобы «посмотреть, куда уйдет». Это увеличивает расходы клиента, загрязняет окружающую среду и не гарантирует обнаружение точки.

Типовые ошибки и последствия

Проверяют детектором в потоке вентилятора

Последствие: газ рассеивается, сигнал смещается от точки, малая утечка остается незамеченной.

Вводят слишком много УФ-красителя

Последствие: загрязняются соединения, появляются ложные яркие следы, меняется состав масла.

Опрессовывают обычным воздухом или кислородом

Последствие: в контур попадает влага и возникает риск опасной реакции. Такой метод недопустим.

Завышают давление тестового газа

Последствие: повреждают компонент, который до проверки был герметичен, или создают опасность разрыва.

Считают вакуумную выдержку окончательным доказательством

Последствие: медленная утечка проявляется после выдачи автомобиля.

Меняют деталь по единственному сигналу

Последствие: фон или загрязнение датчика принимают за утечку. Точку нужно подтвердить повторно.

Чек-лист поиска утечки

• хладагент и история предыдущих работ установлены;

• загрязненный или неизвестный продукт не попал в основную станцию;

• выполнен визуальный осмотр и очистка подозрительных зон;

• детектор поддерживает нужный газ и прошел самотест;

• сильный поток воздуха исключен без нарушения вентиляции;

• краситель совместим и введен в правильной дозе;

• тестовый газ сухой, редуктор и шланги исправны;

• давление не превышает сервисный допуск;

• температура учтена при выдержке;

• точка утечки подтверждена до замены детали;

• после ремонта проведен контрольный тест.

Финансовый и организационный эффект

Метод выбирают по сценарию, поэтому сервис не расходует хладагент на пробные заправки и не разбирает салон без подтверждения испарителя. Электронный детектор окупается сокращением возвратов, УФ-краситель помогает при редких утечках, а формировочный газ защищает дорогой запас R1234yf. В заказ-наряде полезно отдельно указывать диагностику, ремонт и контроль герметичности.

Когда нужен специалист

Передайте работу обученному мастеру, если в системе неизвестная смесь, обнаружен горючий посторонний газ, требуется работа с R1234yf без подходящего оборудования или подозревается утечка в батарейном термоконтуре электромобиля. Не разбирайте герметичные компоненты и высоковольтные узлы без допуска.

Как ТехноАльянс может помочь

ТехноАльянс подбирает детекторы, термометры и газоанализаторы под R134a, R1234yf и трассерный газ, а также станции и расходные материалы. При подборе учитываются чувствительность, тип сенсора, самотест, доступность расходников и сервисное сопровождение.

Частые вопросы

Какой метод самый точный?

Точность зависит от состояния системы. При наличии хладагента удобен электронный детектор; для пустого контура — формировочный газ; для длительной утечки — УФ-след.

Можно ли найти утечку одним вакуумным тестом?

Он выявляет часть негерметичностей, но не локализует точку и не гарантирует поведение под давлением.

Азот и формировочный газ — одно и то же?

Нет. Сухой азот используют для давления и пузырьковой проверки. Формировочный газ содержит малую долю водорода и требует водородного детектора.

Безопасен ли водород в смеси 95/5?

Такая смесь применяется как трассерный газ, но работать нужно только штатным комплектом, по инструкции и с вентиляцией. Самодельные смеси недопустимы.

Нужно ли добавлять УФ-краситель при каждой заправке?

Нет. Решение зависит от истории, допустимой дозы и требований производителя. Избыток ухудшает диагностику.

Почему детектор срабатывает рядом со всей машиной?

Возможен высокий фон после выброса хладагента, загрязненный наконечник или сильная утечка. Проветрите зону, проверьте прибор в чистом воздухе и повторите поиск.

Итог

Надежный поиск утечки начинается с вопроса: что сейчас находится в контуре и в каком состоянии система. Электронный детектор локализует хладагент, УФ-краситель показывает масляный след, азот и формировочный газ проверяют пустой контур. Методика, подтверждение точки и контроль после ремонта важнее одной удачной индикации.
