Как не повредить датчик TPMS и борт шины на станке: точки риска и настройка рабочего процесса

Единой позиции вентиля «по часам» для всех аппаратов нет. Она зависит от направления вращения, монтажной головки, способа отжима и типа датчика. Рабочий регламент строят на инструкции изготовителя станка и датчика, а контроль состояния выполняют до и после обслуживания.

Кому будет полезна статья

• Мастеру, который меняет обычные легковые шины с датчиками давления.

• Руководителю шиномонтажа, снижающему число повреждений дисков и TPMS.

• Приемщику, фиксирующему исходное состояние колес.

• Владельцу СТО, подбирающему защитную оснастку и диагностический инструмент.

Сначала определите тип системы

Прямая TPMS получает данные от датчиков в колесах. Косвенная система оценивает состояние шин по другим сигналам автомобиля, часто связанным с вращением колес, и не имеет такого датчика внутри каждого колеса. Внешний вид вентиля не позволяет безошибочно определить наличие прямой TPMS: датчик может быть соединен с резиновым вентилем или располагаться отдельно.

Проверьте информацию по автомобилю и выполните считывание совместимым прибором. Уточните, установлены ли штатные колеса, менялись ли датчики и применялся ли герметик. При наличии отдельного ленточного крепления ориентиром может быть не вентиль, поэтому положение датчика нужно установить до начала отжима.

Подбор диагностического оборудования должен учитывать конкретные системы TPMS. Обычный сканер двигателя не обязательно активирует колесный датчик, считывает его идентификатор или выполняет обучение. Эти возможности проверяют в списке функций прибора для нужного автомобиля.

Приемка колеса до разборки

Запишите жалобу клиента, индикацию TPMS на панели и результат опроса доступных датчиков. Если прибор позволяет, сохраните идентификаторы и измеренное давление. Отсутствие ответа фиксируют как наблюдение: причиной бывает несовместимый прибор, неверный режим, разряд батареи или неисправность датчика.

Осмотрите вентиль, колпачок, гайку, следы коррозии и состояние диска. Сфотографируйте повреждения. Объясните клиенту обнаруженные дефекты до разборки и согласуйте объем работ с вентилем. Успешное считывание подтверждает электронный отклик в момент приемки, но не гарантирует отсутствие механической слабости старой детали.

Уточните маркировку шины, направление вращения и сторону установки. Борт должен проходить через монтажный ручей диска по предусмотренной технологии. Ошибка ориентации колеса на станке создает лишнее натяжение и увеличивает риск повреждения даже при исправной TPMS.

Где возникают повреждения

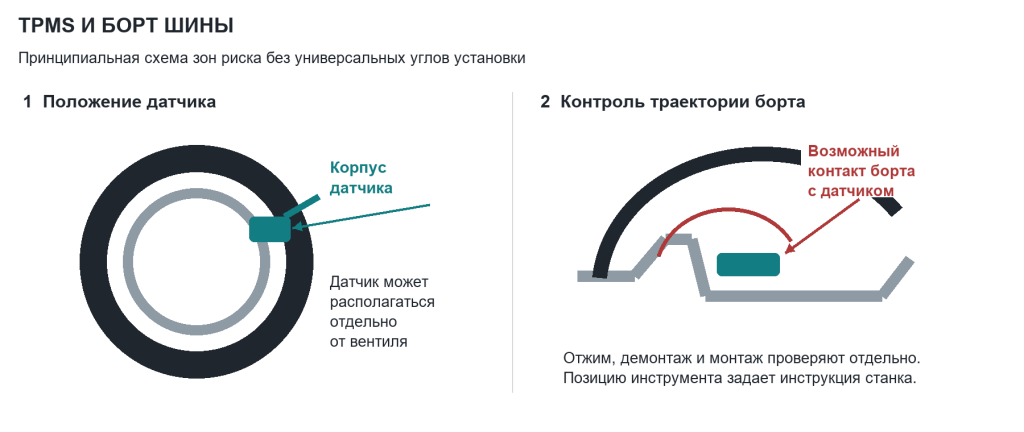

Схема зон риска при работе с колесом с TPMS. Расположение инструмента относительно датчика уточняют по инструкции станка.

Во время отжима лопатка или ролик способны воздействовать на область, где расположен корпус датчика. При демонтаже борт может зацепить датчик или прижать его к ободу. Во время монтажа опасны неконтролируемое движение борта, недостаточное положение противоположной стороны в ручье и неверно установленный помощник.

Отдельный риск возникает при работе с вентилем. Старая гайка может прикипеть, а корпус датчика передавать усилие на тонкую деталь крепления. Повреждение в этом случае не обязательно связано с вращением стола. Процедуры для металлического зажимного вентиля и резинового защелкивающегося вентиля различаются.

В инструкции Schrader по снятию и установке TPMS приведены разные действия для clamp-in и snap-in исполнений. Это полезное напоминание: один прием обращения с вентилем нельзя автоматически переносить на другой тип датчика.

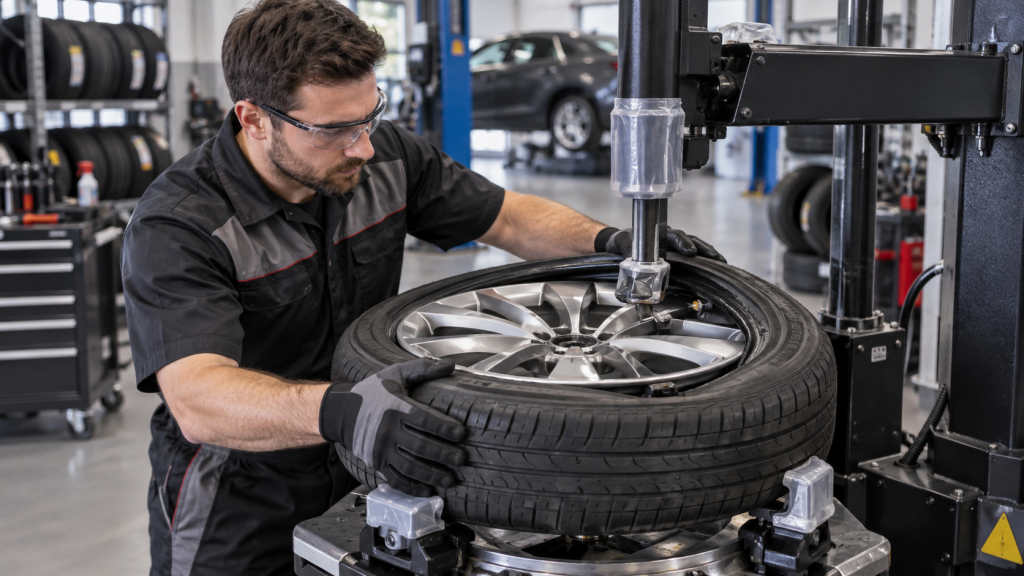

Подготовка станка и оснастки

Проверьте защитные накладки зажима, монтажную головку, опорные элементы и помощники. На пластике не должно быть сколов и твердых частиц. Рабочие зазоры устанавливают по паспорту оборудования. При люфте стойки или самопроизвольном смещении головки колесо в работу не принимают.

Для шиномонтажных станков для легковых автомобилей следует заранее определить допустимые сочетания диска, шины и оснастки. Наличие вспомогательного рычага не делает станок подходящим для любой конструкции. Защита диска и датчика зависит от всей технологической цепочки.

Используйте монтажную смазку, совместимую с шиной и предусмотренную технологией. Нефтепродукты и случайные бытовые составы не заменяют профессиональную пасту. Ее наносят контролируемо, избегая загрязнения датчика. Излишек материала внутри колеса тоже нежелателен.

Последовательность работы с колесом

Полностью снимите давление

Удалите воздух предусмотренным способом и убедитесь, что шина действительно разгерметизирована. Начинать отжим по одному визуальному впечатлению спущенной боковины нельзя. Работа с вентилем зависит от исполнения TPMS: не откручивайте крепеж датчика без понимания его конструкции.

Если изготовитель предусматривает снятие датчика до дальнейшего демонтажа, выполните именно эту процедуру. Если датчик остается на диске, его положение должно быть известно на каждом этапе. Отметка на боковине помогает ориентироваться, но после поворота колеса относительно станка ее положение нужно проверить снова.

Выполните отжим с учетом датчика

Расположите колесо так, чтобы зона воздействия лопатки или ролика не приходилась на датчик и не прижимала к нему борт. Соблюдайте указанные изготовителем точки начала и порядок обработки сторон. В трудной зоне остановитесь и измените положение по технологии, вместо увеличения усилия.

Мастер должен видеть, где находятся датчик, инструмент и отжимаемый участок. Если обзор закрыт, работу приостанавливают. Помощник не должен создавать скрытое усилие в той области, которую основной оператор не контролирует.

Снимите верхний и нижний борт

Перед вращением проверьте положение вентиля относительно монтажной головки и направление движения. Противоположную часть борта удерживают в монтажном ручье штатным приспособлением. Если борт натянут, попытка протянуть его силой повышает риск повреждения корда и TPMS.

После снятия первого борта повторно оцените расположение датчика. Нижний борт проходит по другой траектории и требует отдельного внимания. Остановка при необычном сопротивлении помогает сохранить деталь; продолжение вращения до хлопка обычно лишь увеличивает ущерб.

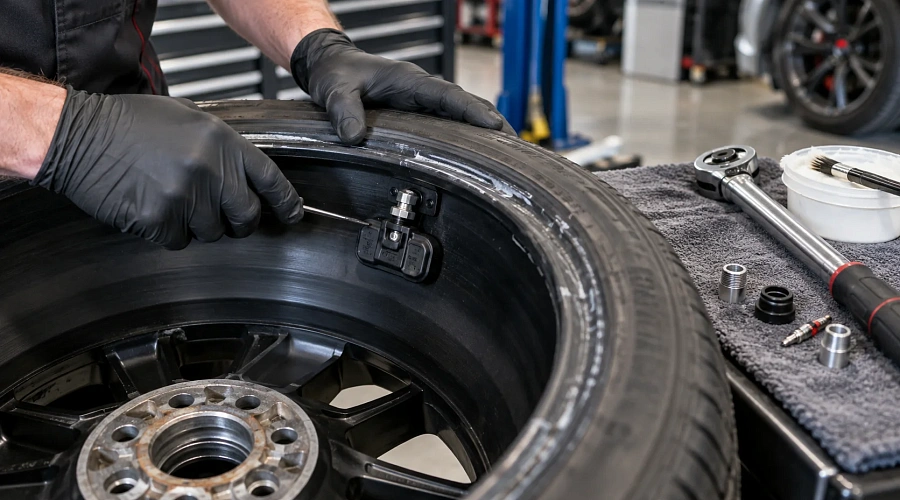

Осмотрите датчик и посадку вентиля

Проверьте корпус, крепление, следы контакта, коррозию и загрязнение герметиком. Поврежденную деталь не оставляют в колесе ради отсутствия ошибки на панели. Электронный отклик не подтверждает механическую целостность корпуса и герметичность вентиля.

Сервисные элементы заменяют в составе и порядке, указанном изготовителем датчика. Подбирайте уплотнение, гайку, золотник, колпачок и резиновый вентиль по применимости. Универсальный набор по внешнему сходству может не обеспечить нужной герметичности.

Момент затяжки берут из инструкции конкретного изделия. Для малых моментов нужен подходящий инструмент: большой динамометрический ключ может не иметь требуемого диапазона. Ударный инструмент для крепления TPMS не используют.

Установите шину и проведите контроль

Снова задайте исходное положение датчика и головки по монтажной инструкции. Контролируйте нахождение противоположной части борта в ручье, положение помощников и продвижение шины. После прохождения одного борта повторите проверку для следующего.

Посадку борта и накачивание выполняют только штатным безопасным способом в пределах ограничений колеса и оборудования. Взрывные и воспламеняемые составы для посадки не применяют. При повреждении борта, несоответствии размеров или ненормальном сопротивлении работу прекращают и выясняют причину.

Проверьте герметичность вентиля и посадки разрешенным средством, затем выполните электронное считывание. При необходимости проведите предусмотренное автомобилем обучение или сброс. Программирование датчика и обучение автомобиля представляют собой разные операции и не всегда требуются одновременно.

Карта риска для мастера

Типовые ошибки

• Ориентируются только на металлический вентиль. Последствие: датчик с резиновым вентилем остается незамеченным.

• Заучивают одну позицию вентиля для всех станков. Последствие: борт попадает в корпус датчика при другой кинематике.

• Продолжают вращение при сопротивлении. Последствие: повреждается бортовой сердечник или датчик.

• Повторно используют неподходящее уплотнение. Последствие: появляется медленная утечка после выдачи автомобиля.

• Стирают ошибку без итоговой проверки. Последствие: неисправность возвращается, а причина не устранена.

Чек-лист контроля TPMS

• Тип системы и расположение датчика установлены.

• Состояние до разборки зафиксировано.

• Колесо и станок совместимы по рабочим параметрам.

• Пластиковая защита и головка исправны.

• Давление полностью снято перед отжимом.

• Положение датчика проверяется на каждом этапе.

• Подходящий сервисный комплект подготовлен.

• Момент затяжки взят из документации изделия.

• Борт и вентиль проверены на герметичность.

• Считывание и необходимое обучение выполнены после сборки.

Финансовый и организационный эффект

Учитывайте повреждения TPMS отдельно от естественного отказа батареи и ранее выявленной негерметичности. Без входного контроля все случаи легко превращаются в спор о качестве шиномонтажа. Фиксация состояния позволяет разбирать причины и корректировать конкретный этап работы.

В стоимость рекламации входят датчик, повторная разборка, расходники, диагностическое время и занятый пост. Экономический эффект регламента оценивают по числу повторных визитов на одинаковое количество обслуженных колес, а не по обещанию полностью исключить отказы.

Когда нужен специалист

Привлеките подготовленного специалиста при неизвестной конструкции датчика, поврежденном вентильном отверстии, сильной коррозии, трещине корпуса или невозможности выполнить обучение поддерживаемым способом. Не ремонтируйте датчик клеем и не компенсируйте негерметичность чрезмерной затяжкой.

Если причиной повреждения становится люфт или неверная траектория инструмента, необходима проверка шиномонтажного оборудования в сервисе. До устранения дефекта смена оператора не дает надежной защиты клиентских колес.

Как ТехноАльянс может помочь

ТехноАльянс помогает подобрать станок, защитную оснастку и дополнительные приспособления под фактические колеса сервиса. Для согласования комплектации полезны фотографии оборудования, обозначения датчиков и перечень автомобилей. Совместимость диагностических функций и сервисных комплектов уточняют до закупки.

Частые вопросы

Можно ли определить TPMS по виду вентиля

Не всегда. Резиновый вентиль тоже может быть частью датчика, а отдельное ленточное крепление не совпадает с вентилем по расположению.

В каком положении должен стоять вентиль

В положении, указанном для конкретного станка и этапа работы. Универсальная позиция без учета направления вращения и устройства головки небезопасна.

Нужно ли менять датчик при каждой замене шин

Нет. Исправный совместимый датчик может использоваться повторно, если это допускает изготовитель. Сервисные элементы вентиля обслуживают по его инструкции.

Нужен ли сканер после каждой сборки

Нужна проверка, соответствующая системе автомобиля. Активация датчика, считывание блока и обучение могут требовать разных функций оборудования.

Почему нет ошибки сразу после выдачи

Некоторые системы обновляют состояние после движения или определенного цикла. Отсутствие лампы на неподвижном автомобиле не заменяет установленную проверку.

Итог

Чтобы не повредить датчик TPMS при шиномонтаже, оператор должен контролировать положение датчика и траекторию обоих бортов, пользоваться совместимой оснасткой и останавливать операцию при ненормальном сопротивлении. Входная диагностика и итоговая проверка превращают сохранность колеса в управляемый результат работы поста.
