Как подготовить подъемник и рабочее место для сход-развала: уровень, круги, пластины и фиксация

Подготовка подъемника для сход-развала — отдельная операция до установки измерительных приборов. Она включает геометрию платформ, состояние поворотных кругов и пластин скольжения, фиксацию на этапах заезда и компенсации, чистоту опорных поверхностей и устойчивость автомобиля. Калибровка стенда не компенсирует механически зажатую подвеску.

Кому будет полезна статья

• мастерам сход-развала и руководителям диагностических постов;

• владельцам СТО, которые запускают или модернизируют пост;

• инженерам, принимающим монтаж подъемника;

• сотрудникам, расследующим нестабильную повторяемость измерений;

• закупщикам подъемников, кругов, пластин и траверс.

Почему геометрия поста влияет на результат

Углы установки колес измеряются относительно плоскости, на которой автомобиль стоит в нейтральном положении. Если одна опора выше, кузов получает крен, а подвеска перераспределяет нагрузку. Если круг или задняя пластина не скользят, шина удерживает боковое напряжение, которое меняется после первого движения автомобиля.

Не все системы одинаково чувствительны к небольшому отклонению, а некоторые программы имеют функции компенсации плоскости. Но программная функция не отменяет требований производителя подъемника и стенда. Сначала пост приводят в допустимое механическое состояние, затем используют предусмотренные программные коррекции.

Что входит в подготовку, а что нет

В этой статье речь только о рабочем месте: уровне платформ, опорных элементах, фиксаторах, мостиках, заезде и устойчивой рабочей высоте. Выбор 3D или CCD-стенда, калибровка камер, установка мишеней и сама регулировка углов — отдельные процессы. Такое разделение важно для диагностики: сначала исключается пост, затем измерительная система и автомобиль.

Инструменты контроля

• точный уровень или электронный инклинометр с подтвержденной погрешностью;

• поверенная линейка или рейка для сравнения точек;

• документация подъемника и стенда с допустимыми отклонениями;

• щетка, безворсовая салфетка и разрешенная смазка для направляющих;

• контрольный автомобиль или жесткая тестовая база по регламенту сервиса;

• журнал уровня, обслуживания кругов и повторяемости измерений.

Обычный строительный уровень подходит только для грубой проверки, если его разрешения недостаточно для допуска производителя. Измерительный инструмент сам нужно периодически сравнивать с эталоном и хранить без ударов.

Проверка подъемника до начала смены

Рабочая высота и механические замки

Пост проверяют в той высоте, на которой выполняется сход-развал. Платформы должны опираться на предусмотренные механические фиксаторы, а не удерживаться только гидравликой. Если замки разных сторон вошли на разные ступени, плоскость измерения уже нарушена.

Перед контролем поднимите и опустите подъемник без автомобиля, убедитесь в согласованной работе замков и отсутствии рывков. Уровень проверяют после стабилизации. Точные точки и допустимая разница указаны в руководстве конкретной модели.

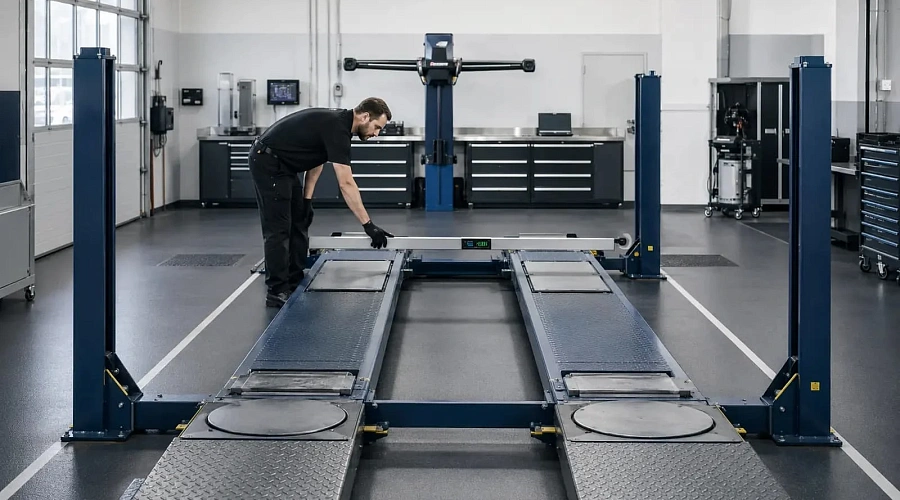

Продольный и поперечный уровень

Измерьте каждую платформу вдоль и поперек, затем сравните левую и правую стороны. Контроль одной точки по центру не показывает скручивание трапа. Для четырехстоечного подъемника проверяют положение на регулировочных опорах и замках; для ножничного — обе платформы, шарниры и синхронизацию.

Записывайте фактические значения и точки измерения. Формулировка «пузырек примерно по центру» не позволяет увидеть постепенный уход уровня. Если отклонение превышает допуск, регулировку выполняет специалист по инструкции, после чего проверяет все точки повторно.

Жесткость и люфты

Осмотрите опоры, анкеры, направляющие и элементы фиксации. Люфт платформы, ослабление опоры или деформация влияет не только на уровень, но и на повторяемость под нагрузкой. Подъемник, который ровный без машины и меняет положение после заезда, требует технической оценки.

Поворотные круги

Круги должны лежать в своих карманах без перекоса, иметь одинаковую рабочую высоту и свободно перемещаться после снятия фиксаторов. Очистите направляющие от песка, грузиков, металлической стружки и засохшей смазки. Коррозия или повреждение шариковых дорожек создает неравномерное сопротивление.

На этапе заезда и прокатки фиксаторы используют по процедуре стенда. В документации Hunter, например, при rolling compensation круги и задние пластины должны быть зафиксированы, а зазоры перекрыты мостиками; перед измерением подвеске затем дают свободно установиться в соответствии с программой. Не переносите эту последовательность на другое оборудование без проверки руководства.

Положение кругов подбирают под колесную базу так, чтобы центр шины оказался в рабочей зоне. Колесо на краю круга создает перекос и может упереться в мостик или карман. После заезда убедитесь, что мостики и заполнители удалены в требуемый момент и не мешают повороту.

Задние пластины скольжения

Пластины должны свободно двигаться в предусмотренных направлениях и возвращаться без закусывания. Проверьте стопорные пальцы, направляющие, ограничители и равную высоту. Грязь под пластиной работает как клин; избыточная неподходящая смазка собирает абразив.

До заезда пластины фиксируют, чтобы колесо не сдвинуло их ударом. В момент измерения фиксаторы снимают по подсказке программы, автомобиль стабилизируют предусмотренным способом. Забытая шпилька на одной стороне создает асимметрию: одна подвеска свободна, другая остается напряженной.

Подготовка заезда и положения автомобиля

Трапы, мостики и аппарели должны образовывать плавную линию без ступеньки, которая ударит по кругу или сместит мишень. Направляйте автомобиль прямо; резкий поворот руля на входе нагружает круги боковым усилием. Используйте помощника или систему позиционирования, если обзор ограничен.

Проверьте давление в шинах, явные люфты подвески, состояние колес и загрузку автомобиля по процедуре производителя. Эти действия относятся к подготовке автомобиля, но непосредственно влияют на то, как он стоит на посту. Нельзя компенсировать разбитый шарнир регулировкой уровня подъемника.

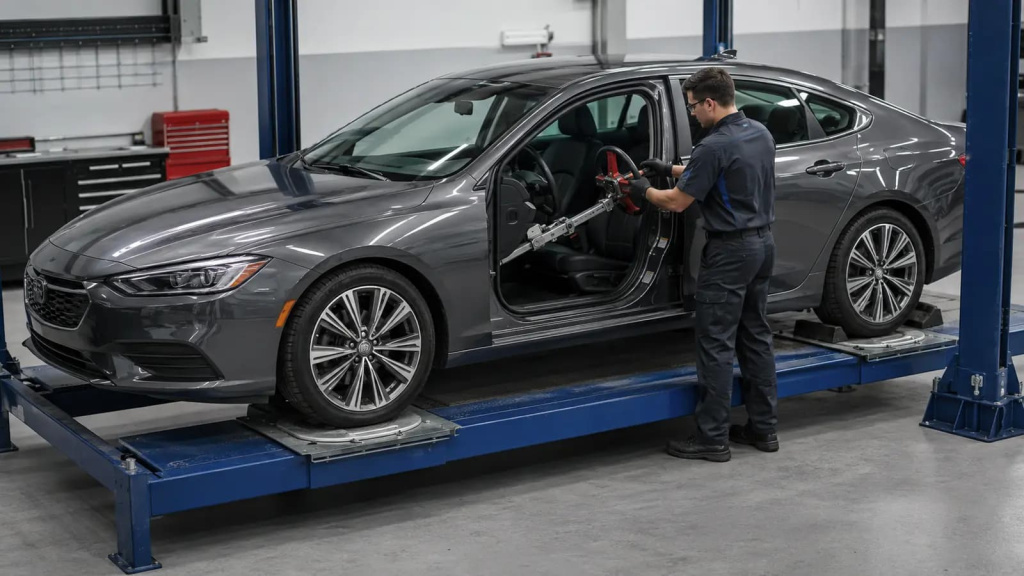

После установки примените противооткатные средства и фиксаторы руля или тормоза только в этапах, указанных программой. Не оставляйте инструмент на платформах: он может заблокировать пластину или попасть под колесо.

Контроль повторяемости поста

Если повторяемость улучшается после очистки кругов, проблема была механической. Если значения меняются вместе с уровнем платформ, нужен сервис подъемника. Если пост стабилен, переходят к проверке крепления мишеней, компенсации биения и калибровки стенда.

Типовые ошибки и последствия

Проверили уровень на полу, а работают на высоте

Последствие: геометрия в измерительном положении остается неизвестной; замки и опоры могут давать другую плоскость.

Одна сторона стоит на соседней ступени замка

Последствие: появляется поперечный или диагональный уклон, результаты систематически смещаются.

Сняли фиксаторы кругов до прокатки

Последствие: колесо сдвигает круг, заезд становится нестабильным, может потребоваться повторная компенсация.

Забыли фиксатор задней пластины

Последствие: подвеска одной стороны зажата, углы меняются после первого движения.

Смазали направляющие случайным материалом

Последствие: смазка собирает песок или повреждает элементы; сопротивление увеличивается.

Компенсируют кривой пост программой

Последствие: функция скрывает часть уклона, но не устраняет закусывание, люфт и изменение плоскости под нагрузкой.

Чек-лист подготовки перед измерением

• подъемник находится на рабочей высоте и механических замках;

• продольный и поперечный уровень проверены в заданных точках;

• левая и правая платформы не имеют недопустимой разницы;

• круги чистые, одинаково установлены и свободно ходят;

• задние пластины чистые, фиксаторы исправны;

• мостики и заполнители применены на правильном этапе;

• автомобиль заехал прямо, колеса стоят в рабочих зонах;

• давление шин и явные люфты проверены;

• фиксаторы сняты или установлены по подсказке программы;

• на платформах нет инструмента и посторонних предметов;

• отклонения записаны в журнал до регулировки автомобиля.

Финансовый и организационный эффект

Стабильный пост сокращает повторные измерения и споры «стенд показывает по-разному». Мастер тратит время на регулировку, а не на попытки поймать плавающий ноль. Документированный уровень помогает разделить ответственность: монтажник отвечает за подъемник, сервис стенда — за измерительную систему, механик — за процедуру.

Правильно подобранные подъемники для сход-развала имеют предусмотренные карманы, пластины, траверсы и регулировку рабочего уровня. Их совместимость со стендом проверяют до покупки и монтажа.

Когда нужен специалист

Остановите измерения при нестабильном замке, заметном перекосе, люфте платформы, повреждении круга, закусывании пластины или изменении уровня под нагрузкой. Регулировку опор, синхронизации и замков выполняет сервис подъемника. Калибровку измерительной системы проводят только после подтверждения механической геометрии поста.

Как ТехноАльянс может помочь

ТехноАльянс подбирает оборудование сход-развала как совместимый комплекс: подъемник или ямный путь, поворотные круги, задние пластины, траверсы и стенд. Инженеры оценивают помещение, рабочую высоту и монтаж, а сервисная служба выполняет пусконаладку и сопровождение.

Частые вопросы

Достаточно ли выровнять подъемник один раз после монтажа?

Нет. Уровень проверяют по регламенту и после ремонта, удара, перемещения или появления нестабильных измерений.

Можно ли работать, если круг немного тугой?

Тугой ход удерживает боковое напряжение в шине. Круг нужно очистить и обслужить по инструкции либо заменить поврежденные элементы.

Когда снимать фиксаторы кругов и пластин?

Строго по последовательности стенда. На разных системах этап компенсации отличается, поэтому универсального момента нет.

Программная компенсация исправит уклон?

Она может учитывать допустимое отклонение плоскости, если предусмотрена производителем, но не исправляет люфт, закусывание и нестабильный замок.

Нужно ли проверять уровень под нагрузкой?

Да, если это допускает и описывает производитель. Подъемник может менять положение под массой автомобиля, и этот дефект не виден без нагрузки.

Что проверять первым при плохой повторяемости?

Рабочий уровень, замки, свободу кругов и пластин, затем подготовку автомобиля и крепление приборов. Калибровка стенда идет после механических проверок.

Итог

Точный сход-развал начинается с плоскости под колесами. Подъемник должен каждый раз занимать один рабочий уровень, круги и пластины — свободно разгружать подвеску, а фиксаторы — использоваться на правильных этапах. Когда механика поста документирована, поиск ошибки в стенде и автомобиле становится быстрым и доказательным.
