Когда балансировочный станок нужно калибровать: признаки, контрольное колесо и проверка после перемещения

Правильный порядок начинается с воспроизводимого испытания. Нужно определить, на каком этапе появляется расхождение: в повторном вращении без изменения установки, после перезажима или после ввода других параметров. Только затем решают, достаточно ли очистки и исправления базирования, требуется ли штатная калибровка или нужен сервис.

Кому будет полезна статья

• Мастеру шиномонтажа, который столкнулся с постоянным добавлением грузиков.

• Руководителю СТО, проверяющему оборудование после перемещения или ремонта.

• Специалисту, который принимает балансировочный станок после пусконаладки.

• Владельцу сервиса, внедряющему контроль точности без необоснованных регулировок.

Что различать при проверке станка

Повторяемость показывает, насколько близки результаты при одинаковых условиях. Правильность измерения оценивают сравнением с известной контрольной величиной по методике изготовителя. Стабильно неверные показания возможны: одинаковый результат нескольких прогонов еще не доказывает правильность измерения.

Термином «калибровка» в руководствах станков часто называют программную процедуру проверки и настройки чувствительности или углового положения. Она отличается от осмотра, контрольной балансировки и формальной метрологической процедуры. Выполнять ее следует именно так, как предусмотрено для модели и версии программы.

Часть современных станков имеет автоматические проверки. Например, в материалах Hunter SmartWeight Elite контроль центрирования и автоматическая калибровка описаны как разные функции. Наличие одной не означает, что любая ошибка установки будет исправлена другой.

Когда проверка необходима

Проверяйте точность при необъяснимом увеличении числа повторных коррекций, после удара по валу, транспортировки, изменения места установки или ремонта измерительных узлов. Основанием также служат ошибки программы и результаты периодического контроля, вышедшие за установленный допуск.

После перемещения сначала восстанавливают условия установки, предусмотренные паспортом: опирание, крепление, питание, расстояния и отсутствие мешающих воздействий. Лишь после этого оценивают необходимость повторной калибровки. Если изготовитель прямо требует ее после переноса, требование выполняют независимо от субъективного ощущения мастера.

У разных балансировочных станков отличаются контрольные колеса, грузы, последовательность действий и допустимые отклонения. Калибровочный груз от другой модели нельзя использовать только потому, что его масса кажется подходящей.

Как подготовить контрольное колесо

Выберите колесо, соответствующее требованиям инструкции. Оно должно иметь исправный диск, стабильную шину, чистые посадочные поверхности и надежно закрепленные грузики. Внутри не должно быть свободной воды, герметика или других перемещающихся материалов. Давление, если оно требуется методикой, устанавливают и сохраняют одинаковым во всей серии.

Отметьте положение колеса относительно адаптера и направление установки. Запишите размер и тип диска, используемый конус или цангу, прижимную деталь и режим балансировки. Контрольное колесо желательно хранить отдельно от потока ремонтируемых колес, чтобы его состояние не менялось незаметно.

Чистота должна быть одинаковой в начале и конце проверки. После мойки колес необходимо убедиться в отсутствии воды и грязи в зоне посадки и крепления грузиков. Изменение массы загрязнений между прогонами делает сравнение бессмысленным.

Не путайте контрольное колесо и эталон. Отбалансированное в прошлом колесо удобно для наблюдения за изменением результата, но без установленной методики и контрольной величины оно не подтверждает абсолютную точность станка.

Сначала исключите ошибки установки

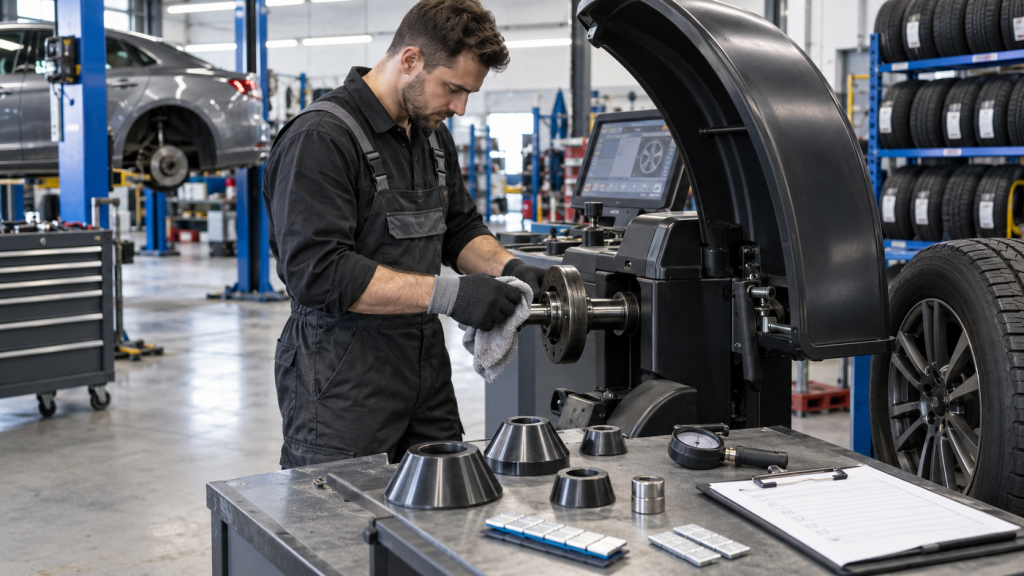

Очистите вал, опорный фланец и рабочие поверхности адаптера средствами, разрешенными изготовителем. Осмотрите посадочные зоны на следы удара, задиры и износ. Убедитесь, что колесо упирается в предусмотренную базу, а гайка не остановилась на конце резьбы раньше фактического прижима.

Проверьте правильность конуса и направление его установки. Декоративная фаска центрального отверстия не всегда является подходящей центрирующей поверхностью. Неправильно подобранный адаптер или прижимная оснастка может давать устойчивое смещение при каждом новом зажиме.

Введите размеры и плоскости коррекции заново, сверяясь с режимом станка. Значения для набивного грузика и скрытого клеевого грузика нельзя автоматически переносить друг на друга. Уточните единицы массы и способ отображения угла. Округление на дисплее также влияет на видимый результат.

Три этапа контрольного испытания

Повторные прогоны без снятия колеса

Выполните серию одинаковых измерений, не меняя зажим, размеры и грузики. Если инструкция не задает число прогонов, для предварительной записи удобно сделать три последовательных измерения, но это не является нормативной приемочной методикой. Зафиксируйте массу и угловую позицию в каждой плоскости.

Не ставьте дополнительный груз между этими прогонами. Иначе одновременно меняются объект проверки и результат. При значительном разбросе остановитесь и оцените надежность закрепления, стабильность колеса, вибрации от соседних машин и сообщения станка.

Повторная установка

Снимите колесо и установите его тем же способом. Если методика предусматривает изменение углового положения колеса относительно вала, выполните его в заданной последовательности. Сравнивайте результаты в одинаковой системе отсчета: положение грузика относительно колеса и относительно вала может различаться.

Стабильные прогоны без снятия и нестабильные после перезажима направляют проверку к посадке колеса. Это не абсолютный диагноз, но полезное разделение причин. Осмотрите адаптеры и повторите опыт на другом исправном контрольном колесе. Если проблема связана с одним диском, не переносите ее автоматически на весь станок.

Контроль известной добавленной массы

Этот этап выполняют только по инструкции: нужный груз, указанная плоскость, положение и последовательность. Не прикрепляйте случайную массу в произвольной точке ради проверки «должно показать столько же». Результат зависит от радиуса и плоскости приложения, поэтому такая импровизация не подтверждает исправность.

После штатной калибровки проводят повторное контрольное испытание. Сообщение об успешном завершении процедуры показывает, что программа приняла ее условия, но не заменяет итоговой проверки на колесе и контроля после перезажима.

Как читать результаты

Таблица задает маршрут поиска. Она не устанавливает универсальный допуск в граммах. Сравнение результатов выполняют с учетом разрешения дисплея, заданной точности и методики конкретного аппарата. Требование «всегда абсолютный ноль после снятия» без этих условий непроверяемо.

Проверка после перемещения

Сохраните результаты до переноса, если станок исправен и это возможно. После установки запишите новые условия: основание, крепеж, подключение и соседнее оборудование. Это позволит отделить последствия транспортировки от изменения рабочей среды.

Не используйте вал как ручку для переноски. Способ перемещения, точки подъема и транспортные фиксаторы определяет изготовитель. После переноса осмотрите измерительную линейку, кожух и разъемы. Если аппарат перевозили с нарушением инструкции или он получил удар, работоспособность следует подтвердить сервисной проверкой.

Предварительная проверка на одном типоразмере не подтверждает качество всех специальных режимов. После основного контроля отдельно проверьте те функции, которыми реально пользуется СТО: автоматический ввод, скрытые грузики, дополнительную оснастку. В акте приемки перечислите именно испытанные возможности.

Что включить в журнал контроля

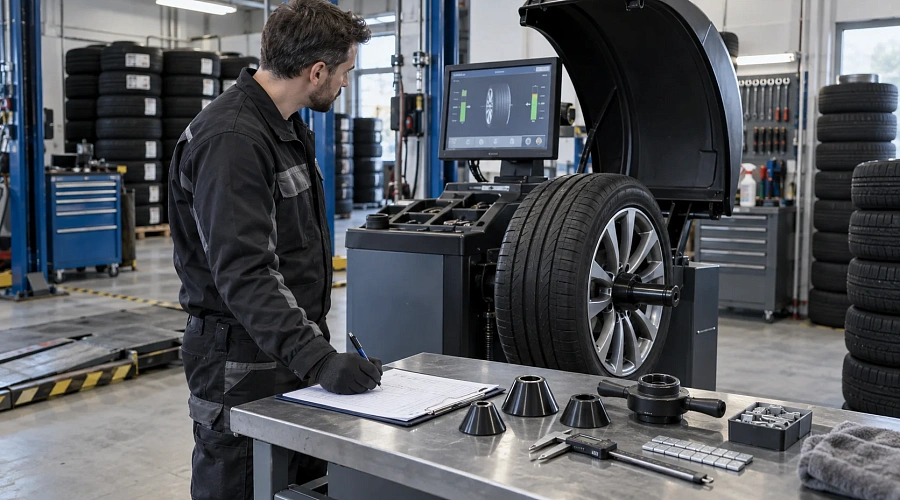

Для каждого прогона запишите дату, оператора, контрольное колесо, способ зажима, режим, введенные размеры, массы и углы по двум плоскостям. Отдельно отметьте, снималось ли колесо, менялся ли адаптер и проводилась ли калибровка. Сохраните фотографии установленных грузиков и сообщение программы.

Важна последовательность действий. Если мастер одновременно меняет конус, очищает вал и запускает настройку, потом трудно установить причину улучшения. В диагностике меняют один фактор и повторяют ту же проверку. Это сокращает число случайных решений и помогает инженеру воспроизвести неисправность.

Типовые ошибки

• Калибруют на грязном или нестабильном колесе. Последствие: в настройку попадает влияние самого колеса.

• Оценивают только массу без угла. Последствие: разные результаты выглядят одинаковыми.

• Добавляют груз после каждого контрольного прогона. Последствие: исчезает исходная точка сравнения.

• Применяют чужую последовательность кнопок. Последствие: запускается неподходящий режим или меняются настройки.

• Считают цену станка гарантией точности. Последствие: состояние оснастки и условия установки остаются без внимания.

Чек-лист проверки точности

• Найдена инструкция именно к модели и версии станка.

• Подтверждены условия установки и отсутствие качания.

• Очищены и осмотрены вал, фланец и адаптеры.

• Контрольное колесо исправно и его состояние зафиксировано.

• Проверены размеры, единицы измерения и плоскости коррекции.

• Выполнены прогоны без изменения установки.

• Выполнена проверка после повторного зажима.

• Контрольная масса применена только по штатной методике.

• Результаты сопоставлены с допустимыми отклонениями.

• После настройки проведена заключительная проверка.

Финансовый и организационный эффект

Считайте число повторных коррекций и время на колесо до и после устранения причины. Для расчета потерь можно умножить лишние минуты на число проблемных колес за смену. Полученное время показывает занятость поста; оно превращается в дополнительный доход только при наличии спроса и свободных ресурсов на остальных операциях.

Документированный контроль помогает обосновать замену конкретного адаптера или сервисный выезд. Он также защищает от необоснованной покупки нового станка, когда основной источник ошибки находится в изношенном прижиме.

Когда нужен специалист

Обращайтесь в сервис оборудования при повреждении вала, шуме подшипников, ошибках датчиков, провале штатной калибровки или устойчивом выходе за допуск после проверки установки. Самостоятельно изменять сервисные коэффициенты, вскрывать измерительную систему или править вал нельзя.

Передайте инженеру журнал, модель, серийный номер, историю перемещений и перечень использованной оснастки. Укажите, появляется ли ошибка на всех колесах или только на одном типе диска. Это определяет состав проверки и комплект деталей для диагностики.

Как ТехноАльянс может помочь

ТехноАльянс может помочь с подбором совместимой оснастки, организацией проверки и подготовкой оборудования к работе после монтажа или переноса. Для консультации по оборудованию подготовьте контрольные результаты и фотографии посадки колеса. Техническая задача должна описывать наблюдаемый дефект, а не заранее назначать замену станка.

Частые вопросы

Как часто нужна калибровка балансировочного станка

По регламенту изготовителя и после событий, для которых она предусмотрена. Дополнительно поводом служит подтвержденное отклонение контрольной проверки.

Разный вес после снятия всегда означает неисправность

Нет. Сначала проверьте центрирование, чистоту и способ прижима. Особенно показательно сравнение с прогонами без снятия.

Можно ли брать грузик из обычной коробки

Только если такая контрольная масса и ее характеристики разрешены методикой. Номинал на упаковке не делает груз эталонным.

Достаточно ли одного нулевого результата

Нет. Он не показывает повторяемость и может скрывать округление. Нужна последовательность контрольных измерений.

Нужно ли проверять станок после смены места в помещении

Да. Меняются опирание и внешние условия, возможны повреждения при переносе. Дальнейшие действия определяет инструкция и результат проверки.

Итог

Калибровка балансировочного станка должна завершать обоснованный поиск причины, когда этого требует регламент или контроль. Последовательные прогоны, проверка перезажима и исправная оснастка дают СТО проверяемый результат и сокращают бессистемное добавление грузиков.
