Конус, фланец или цанга: почему неправильное центрирование колеса делает балансировку бесполезной

Оснастку выбирают по геометрии посадочных поверхностей диска и способу его крепления. Конус, цанга и фланцевый адаптер не являются взаимозаменяемыми названиями одного решения. Они по-разному задают положение колеса и передают усилие прижима, а часто работают совместно.

Кому будет полезна статья

• Мастеру, который получает разные показания после перезажима колеса.

• Руководителю шиномонтажа со смешанным потоком дисков.

• Закупщику, подбирающему комплект оснастки к действующему станку.

• Владельцу СТО, который хочет сократить повторные коррекции без необоснованной замены оборудования.

Почему ошибка базирования влияет на результат

Балансировочный станок измеряет вращающееся колесо относительно оси собственного вала. Если колесо установлено со смещением или наклоном, условия отличаются от его правильной посадки на автомобиле. Добавленные грузы корректируют результат именно этой установки, поэтому после изменения посадки требуемая коррекция может измениться.

Чистый ноль на дисплее не подтверждает правильность центрирования. Аппарат способен уверенно измерять неверно установленное колесо. Контроль должен включать состояние базы, выбранный адаптер и повторную установку по предусмотренной методике.

У колеса есть поверхности центрирования и поверхности прижима. Они могут быть связаны с центральным отверстием, монтажной плоскостью и крепежными отверстиями. Декоративная наружная фаска либо поврежденный участок центрального отверстия не всегда пригодны для точного базирования.

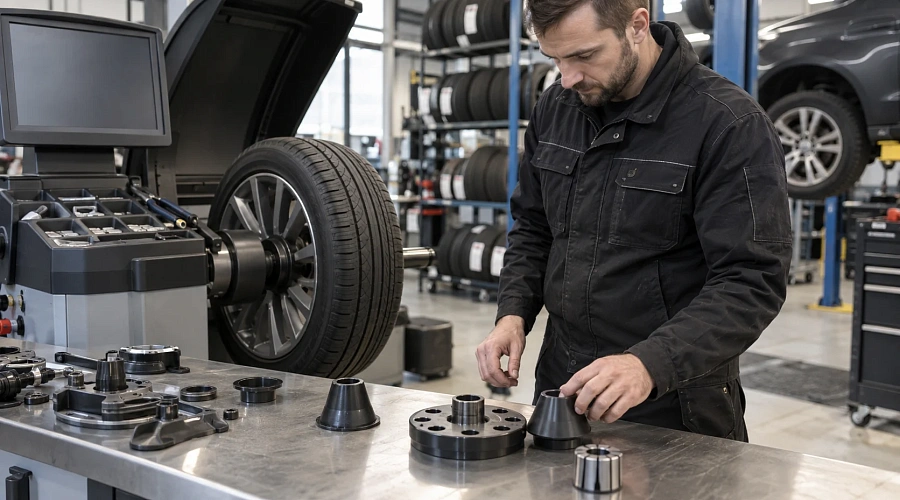

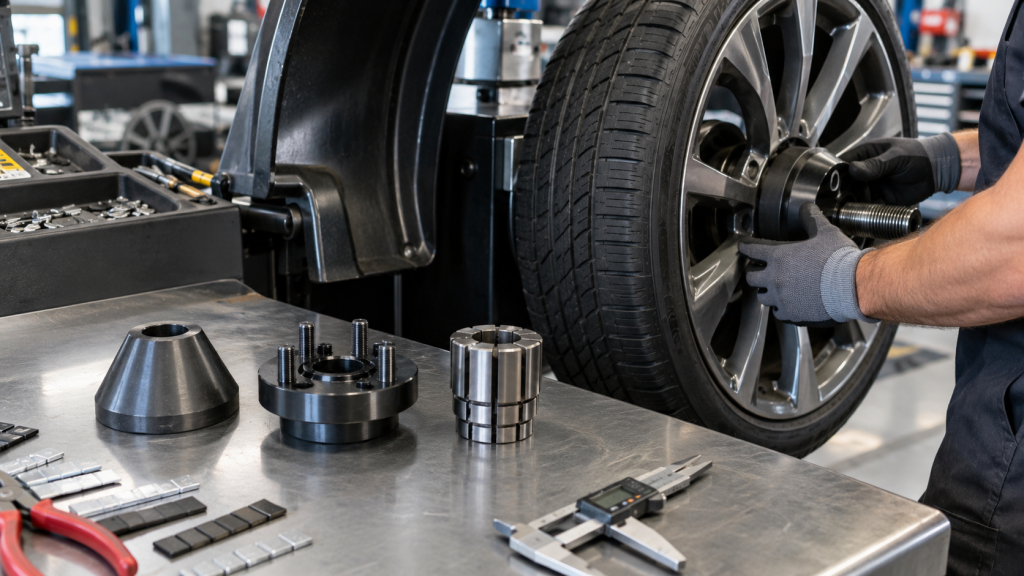

Как работают основные виды оснастки

Конус

Конус центрирует колесо по подходящей поверхности центрального отверстия в пределах своего диапазона. Он удобен для широкого набора колес, но требует правильного размера, направления установки и формы контакта. Если конус упирается в декоративную часть или проходит рабочую зону без надежного контакта, затяжка не исправит положение.

Установка с задней стороны часто позволяет использовать более подходящую поверхность, однако это не универсальное правило для всех дисков и станков. Способ определяют по конструкции колеса и инструкции оборудования. Нельзя назначать передний или задний конус только по привычке мастера.

Цанга

Точная цанга работает в своем диапазоне посадочных диаметров и может обеспечивать более подходящее центрирование для конкретного отверстия. Ее преимущество проявляется при правильной применимости и исправных поверхностях. Само слово «цанга» не означает автоматического устранения износа диска или ошибки прижима.

Проверяйте обозначенный диапазон, форму и способ установки. Цангу нельзя распирать или дорабатывать ради неподходящего отверстия. При выборе важна совместимость с валом, прижимным устройством и колесом одновременно.

Фланцевый адаптер

Фланцевое приспособление распределяет усилие через предусмотренные точки крепления колеса. Конструкция может имитировать прижим на автомобиле и работать вместе с центрирующим конусом или цангой. Некоторые специальные адаптеры обеспечивают базирование по крепежным отверстиям, но обычный прижимной фланец сам по себе не всегда является центрирующим устройством.

Пальцы, шаг расположения, контактные наконечники и направление усилия должны соответствовать диску. Установка на декоративную поверхность или неподходящую форму отверстий может повредить колесо и создать перекос. Сильнее затянуть такой комплект означает увеличить нагрузку на неверную базу.

В руководстве Hunter SmartWeight Elite установка на подходящую цангу и проверка центрирования входят в отдельные операции. Для другого станка нужно применять его собственную схему зажима и проверки.

Матрица выбора по колесу

Матрица помогает подготовить запрос поставщику. Она не заменяет каталог применимости и не разрешает балансировать диск с повреждением, влияющим на безопасную установку на автомобиль. Для неизвестного колеса сначала получают сведения о допустимой базе.

Что проверить перед заказом адаптера

Укажите модель станка, диаметр и тип вала, конструкцию прижимного механизма. Приложите фотографии имеющихся конусов, цанг и фланцев с маркировкой. Внешне похожие детали могут иметь разные сопряжения или длину рабочей части.

По колесам нужен не только диаметр обода. Запишите центральное отверстие, число и расположение крепежных отверстий, форму опорных зон, вылет и доступность монтажной плоскости. Для отдельных исполнений важны выступающие элементы, крышки и ограничения по доступу к центру.

Составьте перечень фактически обслуживаемых колес. Полный набор ради редкого нестандартного диска может быть экономически неоправданным, но отсутствие нужной оснастки нельзя компенсировать приблизительной установкой. Сервис либо готовит подходящее решение, либо заранее обозначает ограничения услуги.

Категория балансировочных станков и оснастки позволяет начать подбор основного оборудования, а состав адаптеров нужно согласовывать отдельно. Указанный диапазон диаметра колеса не означает наличия всех приспособлений в базовом комплекте.

Практический порядок установки

Очистите посадочные поверхности

Удалите грязь и следы коррозии разрешенным способом, не меняющим геометрию. Осмотрите опорный фланец станка, вал, центрирующий элемент и диск. Небольшая твердая частица между монтажными плоскостями способна наклонить колесо.

После мойки колеса проверьте высыхание посадки и внутренней полости. Влага, перемещающаяся при вращении, создает отдельную нестабильность. Она не относится к ошибке адаптера, но мешает оценить качество базирования.

Соберите оснастку по схеме

Установите предусмотренные опоры, пружины, конус или цангу и прижим. Не добавляйте случайные шайбы для компенсации длины. Убедитесь, что гайка действительно зажимает колесо, а не останавливается на ограничителе резьбы или иной детали.

Поддерживайте тяжелое колесо во время установки, чтобы его масса не мешала правильной посадке. Подъемное приспособление должно использоваться в предусмотренной последовательности: после зажима оно не должно создавать постороннее усилие во время измерения, если инструкция требует его отвода.

Проверьте равномерность контакта

Колесо должно опираться на предусмотренную поверхность без качания и видимой щели. При фланцевом приспособлении проверьте контакт всех рабочих элементов и отсутствие опоры на декор. Если прижим приходится на разные уровни поверхности, причина должна быть устранена до вращения.

Не затягивайте быстросъемную гайку ударным инструментом, если это не предусмотрено конструкцией. Усилие и способ фиксации задает изготовитель. Чрезмерное затягивание не является методом проверки центрирования.

Подтвердите повторяемость посадки

Выполните контрольные прогоны без снятия, затем снимите и вновь установите колесо тем же комплектом. Запишите массы и углы по обеим плоскостям. При необходимости выполните штатную проверку центрирования, если она есть в программе.

Если без снятия результат стабилен, а после переустановки меняется, последовательно проверьте чистоту, применимость оснастки и способ прижима. Меняйте один фактор за раз. Переход на другую цангу одновременно с калибровкой аппарата не позволит понять, что именно исправило ситуацию.

Как организовать хранение оснастки

Храните конусы и цанги так, чтобы рабочие поверхности не ударялись друг о друга. Маркировка диапазонов должна оставаться читаемой. Ячейки и держатели помогают быстро увидеть отсутствие элемента и не собирать комплект из случайных деталей.

Изношенную оснастку выделяют и исключают из использования. Нельзя оставлять поврежденный конус среди исправных с устной оговоркой «этот только для простых колес». Если геометрия не обеспечивает требуемую посадку, размер колеса сам по себе не делает такой конус пригодным.

Записывайте, какой комплект решает конкретную задачу. Краткая карта применимости по обслуживаемым колесам полезнее памяти одного опытного мастера. Она должна содержать реальные обозначения деталей, а не фотографии без размеров.

Типовые ошибки

• Выбирают конус по приблизительному диаметру. Последствие: контакт происходит не на рабочей поверхности.

• Считают любой фланец центрирующим. Последствие: прижим равномерный, но ось колеса задана неверно.

• Компенсируют перекос сильной затяжкой. Последствие: повреждаются оснастка и диск, а посадка остается неправильной.

• Правят посадочную поверхность вручную. Последствие: меняется геометрия и повторяемость ухудшается.

• Не разделяют изношенные и исправные элементы. Последствие: дефект возвращается с другой сменой.

Чек-лист подбора и проверки адаптера

• Определен способ базирования конкретного диска.

• Проверены размеры и состояние контактных поверхностей.

• Оснастка совместима с валом и прижимом станка.

• Для фланца подтверждены расположение и форма рабочих опор.

• Колесо не касается неподходящих выступов и декоративных деталей.

• Прижим выполнен штатным способом.

• Тяжелое колесо поддержано при установке.

• Прогоны и перезажим дали результат в допустимых пределах.

• Маркировка и место хранения адаптеров определены.

Финансовый и организационный эффект

Оценивайте комплект оснастки через реальный поток колес. Запишите количество заказов, на которых возникает проблема посадки, и время повторных установок. Затем сравните стоимость подходящего приспособления с затратами на переделки и ограничением обслуживаемых автомобилей.

В расчет не стоит включать предполагаемую выручку как гарантированную прибыль. Дополнительная оснастка может снизить брак и время работы, но финансовый результат зависит от спроса, загрузки и цены услуги. Для редкого исполнения разумно заранее определить порядок приема и доступность адаптера.

При оценке модернизации учитывайте также дополнительное шиномонтажное оборудование: поддержка тяжелого колеса и удобное хранение иногда важны не меньше нового прижима. Решение должно помогать повторять правильную установку каждому оператору.

Когда нужен специалист

Требуется оценка инженера при подозрении на повреждение вала, опорного фланца, цанги или монтажной поверхности диска. Если несколько исправных колес остаются нестабильными с подходящей оснасткой, следует проверить станок в сервисной службе.

Самодельные переходники допустимыми не становятся только после одного успешного прогона. Прочность, центровка, допустимая масса и совместимость должны быть подтверждены изготовителем или разработчиком соответствующего решения.

Как ТехноАльянс может помочь

ТехноАльянс помогает согласовать адаптеры для действующего балансировочного станка и будущего потока колес. Для подбора оснастки передайте маркировку станка, параметры вала, фотографии дисков и результаты перезажима. Это позволяет обсуждать конкретную посадку и состав комплекта.

Частые вопросы

Фланцевый адаптер всегда лучше конуса

Нет. Важно соответствие колесу. Фланец может дополнять конус или цангу, распределяя прижим, а не заменять центрирование.

Можно ли балансировать диск без центрального отверстия

Только с подходящим специальным адаптером и в пределах возможностей станка. Обычный конус для такого крепления не подходит.

Почему одинаковые по диаметру колеса требуют разной оснастки

Различаются центральные отверстия, крепежные зоны, вылет и контактные поверхности. Диаметр обода описывает лишь часть геометрии.

Нужно ли менять все конусы одновременно

Не обязательно. Решение принимают по состоянию и применимости каждого элемента. Поврежденные детали исключают из работы.

Можно ли проверить посадку одним повторным запуском

Повторный запуск без снятия оценивает стабильность измерения в прежней установке. Для оценки базирования нужна также повторная установка.

Итог

Адаптеры для балансировочного станка должны воспроизводимо задавать ось колеса и обеспечивать подходящий прижим. Правильная база, чистота и проверка после перезажима важнее количества приспособлений в комплекте. Тогда коррекция относится к колесу, а не к случайной ошибке его установки.
