Пневмолиния в автосервисе: как рассчитать диаметр труб и не потерять давление на дальнем посту

Расчет пневмолинии для автосервиса начинается с расхода постов и допустимой потери, а не с диаметра резьбы на выходе компрессора. Нужно определить одновременную нагрузку, длину самого неблагоприятного пути, внутренний диаметр труб, сопротивление фильтров и соединений, затем проверить проект измерением на дальнем посту.

Кому будет полезна статья

• владельцам СТО, которые расширяют число постов;

• инженерам и монтажникам компрессорных сетей;

• руководителям шиномонтажа и кузовных участков;

• закупщикам труб, фильтров, осушителей и быстросъемов;

• механикам, расследующим потерю мощности пневмоинструмента.

Граница расчета

Здесь рассматривается сеть после ресивера: подготовка воздуха, магистраль, кольцо, отводы и точки потребления. Выбор типа и производительности самого компрессора — отдельная задача. Но исходные данные связаны: в расчет сети подставляют фактическую производительность FAD и профиль потребления, а не объем ресивера или мощность двигателя.

Какие данные собрать до выбора трубы

Расход каждого потребителя

Возьмите потребление из паспорта инструмента в одинаковых единицах, обычно л/мин свободного воздуха. Для гайковерта различайте средний расход и расход в момент нажатия. Окрасочная камера, пескоструй, шиномонтажный станок и продувочный пистолет имеют разные профили работы.

Коэффициент одновременности

Не все инструменты работают непрерывно, но нельзя просто сложить средние значения и поделить пополам. Составьте сценарии пика: два гайковерта во время сезонного шиномонтажа, продувка и бортировочный станок; либо постоянный потребитель вместе с кратковременными. Коэффициент должен отражать реальную смену и планы роста.

Требуемое давление в точке

Паспорт инструмента указывает рабочее давление и иногда минимальный расход. От него двигайтесь назад: добавьте потери в шланге, быстросъемах, фильтре, регуляторе, магистрали и осушителе. Увеличивать давление компрессора вместо устранения потерь экономически невыгодно и повышает нагрузку на сеть.

Длина и местные сопротивления

Измерьте путь до самого удаленного или самого прожорливого поста. Добавьте эквивалентную длину поворотов, тройников, клапанов и сужений по таблицам выбранной системы труб. Геометрические 40 метров с множеством фитингов могут вести себя как значительно более длинная прямая линия.

Внутренний диаметр

Номинальный размер трубы не равен проходному диаметру. У разных материалов и серий разная толщина стенки, а фитинг может иметь еще меньший проход. Расчет выполняют по минимальному внутреннему диаметру рабочего пути.

Бюджет падения давления

Atlas Copco рекомендует проектировать фиксированную распределительную сеть так, чтобы падение в трубах до самой удаленной точки не превышало примерно 0,1 бар; потери в шлангах, муфтах и фильтрах добавляются отдельно. Это строгий инженерный ориентир, а окончательный бюджет зависит от оборудования и требуемого давления у потребителя.

Распределите допустимую потерю заранее. Например: часть на осушитель и магистральные фильтры, часть на трубу, часть на постовой регулятор, муфты и шланг. Если весь бюджет «съела» магистраль, дальний инструмент останется без запаса при загрязнении фильтра.

Давление проверяют под расчетным расходом. Манометр без работающего инструмента показывает статическое давление и не выявляет узкую трубу.

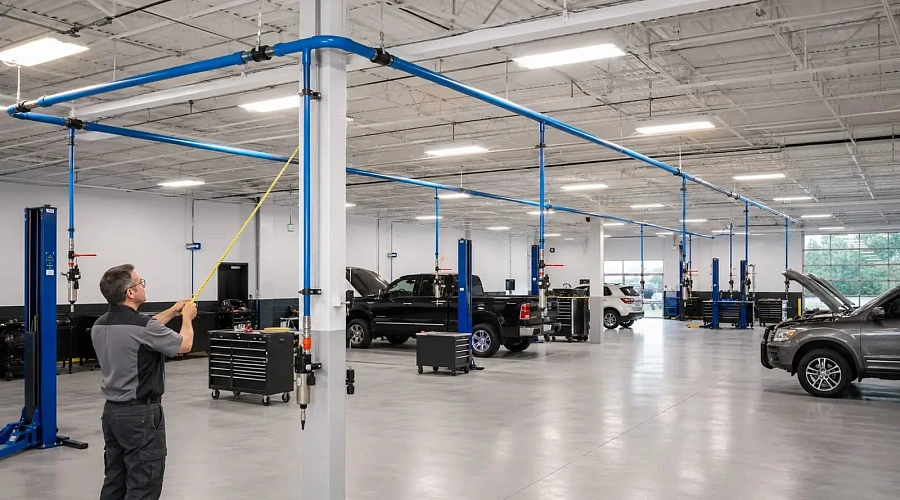

Линейная и кольцевая схема

В тупиковой линии весь поток к дальнему посту идет по одному пути, поэтому потеря накапливается. Кольцевая магистраль подводит воздух к точке с двух сторон, выравнивает давление и позволяет отключать участок для обслуживания. Для СТО с несколькими постами и переменной нагрузкой кольцо обычно предпочтительно.

Кольцо не исправляет слишком малый диаметр. Если обе половины узкие, давление все равно упадет. Необходимо рассчитать наиболее нагруженные участки и ответвления, а затем проверить сценарий, когда часть кольца перекрыта на обслуживание.

Отводы к постам делают так, чтобы конденсат не стекал прямо в инструмент. Конкретная схема уклона, верхнего отбора, каплеуловителей и дренажей зависит от системы подготовки воздуха. Осушитель снижает риск воды, но его собственное сопротивление входит в расчет.

Предварительный расчет диаметра

Точный расчет сжатого воздуха учитывает давление, температуру, шероховатость, длину и фитинги. Для предварительной оценки можно ограничить скорость потока, затем подтвердить диаметр по таблице или калькулятору производителя труб.

1. Сложите расходы потребителей для расчетного одновременного сценария в л/мин свободного воздуха.

2. Переведите расход к фактическому объему в трубе: приближенно разделите свободный расход на отношение абсолютного давления в трубе к атмосферному.

3. Выберите целевую скорость. Для магистральных труб Atlas Copco приводит ориентир около 6–7 м/с или ниже и рекомендует не превышать 9 м/с.

4. Рассчитайте площадь A = Q / v, где Q — фактический объемный расход в м³/с, v — скорость в м/с.

5. Получите внутренний диаметр d = √(4A / π).

6. Выберите ближайший больший реальный внутренний диаметр доступной системы.

7. Проверьте падение давления на полной эквивалентной длине по таблице или программе производителя.

Этот расчет дает стартовую точку, а не готовый проект. Сжимаемость, фитинги и импульсный режим инструмента требуют проверки потерь.

Пример для СТО на пять постов

Предположим, в пиковом сценарии одновременно работают два гайковерта по 350 л/мин и шиномонтажный станок с кратковременным расходом 200 л/мин. Расчетный свободный расход равен 900 л/мин. Давление в магистрали около 7 бар избыточных, то есть примерно 8 бар абсолютных.

Приближенный фактический расход в трубе: 900 / 8 = 112,5 л/мин, или 0,001875 м³/с. При целевой скорости 6 м/с площадь потока составляет около 0,0003125 м². Расчетный внутренний диаметр получается примерно 20 мм.

Это не означает, что нужно автоматически покупать трубу DN20. Если длина наиболее неблагоприятного пути 60 м, есть много углов, фильтр, осушитель и перспектива шестого поста, проверка по таблице потерь может потребовать следующий размер, например внутренний диаметр около 25 мм. Точное решение зависит от реального прохода выбранной трубы и допустимого падения.

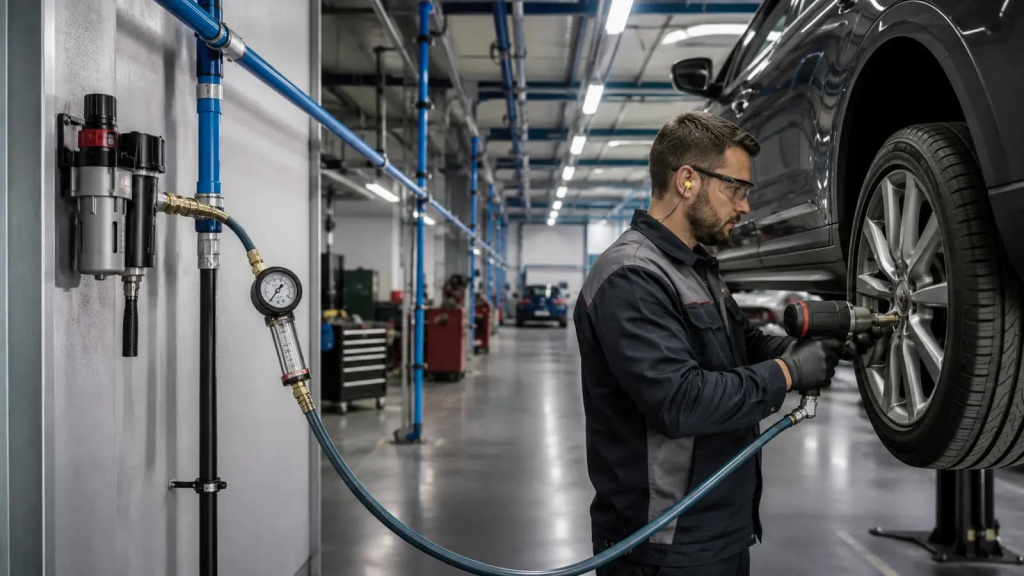

Как учитывать шланги и быстросъемы

Самая широкая магистраль не поможет, если пост подключен длинным шлангом малого диаметра и муфтой с узким проходом. Сравните внутренний диаметр шланга, расходную характеристику быстросъема и настройку регулятора. Спиральный шланг удобен, но его фактическая длина и проход создают сопротивление.

Проверяйте давление до и после постового блока при работающем инструменте. Если основная потеря возникает на фильтре, муфте или шланге, увеличение магистрали не решит проблему. Загрязненный фильтр часто проявляется только под большим расходом.

Материал и монтаж

Гладкая внутренняя поверхность уменьшает сопротивление и не должна загрязнять воздух продуктами коррозии. Для стационарной сети применяют системы, разрешенные для сжатого воздуха и рабочего давления. Обычная водопроводная пластиковая труба без допуска опасна: материал, фитинги и старение могут не выдержать энергию сжатого газа.

Минимизируйте резкие повороты и лишние переходы, ставьте полно проходные клапаны, оставляйте доступ к дренажам и фильтрам. Магистраль закрепляют с учетом температурного расширения. После монтажа выполняют испытание по безопасной процедуре выбранной системы, а не импровизированную опрессовку.

Проверка готовой сети

1. Установите поверенные манометры или датчики у ресивера и на дальнем посту.

2. Запишите статическое давление без расхода.

3. Включите расчетный набор потребителей одновременно.

4. Запишите давление и расход в установившемся режиме и при импульсе.

5. Измерьте потери на осушителе, фильтрах, магистрали и постовом комплекте отдельно.

6. Повторите тест с наиболее нагруженным инструментом и сезонным сценарием.

7. Проверьте утечки ультразвуком или разрешенным методом после смены.

8. Сохраните данные как базу для будущего расширения.

Если давление падает только при импульсе, оцените проход муфт, объем локального ресивера и настройку сети. Если падение сохраняется долго, вероятны недостаточный расход компрессора, узкая магистраль, загрязненный фильтр или большая утечка.

Типовые ошибки и последствия

Диаметр выбирают по выходу компрессора

Последствие: не учитываются длина и одновременный расход, дальний пост получает недостаточное давление.

Складывают только средний расход

Последствие: сезонный импульс двух инструментов обрушает сеть, хотя средняя сменная цифра выглядит небольшой.

Путают наружный и внутренний диаметр

Последствие: фактический проход оказывается меньше расчетного, скорость и потери растут.

Компенсируют потери повышением уставки

Последствие: компрессор потребляет больше энергии, утечки растут, а давление при малом расходе становится избыточным.

Игнорируют муфты и фильтры

Последствие: после замены магистрали инструмент все равно не получает расход.

Делают длинную тупиковую линию

Последствие: дальний пост зависит от одного пути, давление между постами заметно различается.

Не оставляют резерв на расширение

Последствие: добавление одного поста требует полной переделки уже отделанной сети.

Чек-лист проекта пневмолинии

• составлена карта всех потребителей и их пикового расхода;

• задан реалистичный коэффициент одновременности;

• известно требуемое давление у каждого инструмента;

• измерена длина неблагоприятного пути и учтены фитинги;

• расчет выполнен по внутреннему диаметру;

• потери распределены между подготовкой, трубой и постом;

• кольцевая схема рассмотрена для нескольких постов;

• дренаж, уклон и отборы защищают инструмент от конденсата;

• материал имеет допуск для сжатого воздуха;

• заложен резерв будущего расширения;

• проект проверен таблицей производителя и натурным тестом.

Финансовый и организационный эффект

Правильный диаметр снижает необходимость держать завышенное давление, уменьшает энергозатраты и стабилизирует инструмент. Кольцо позволяет обслуживать участок без остановки всего СТО. Самое важное — механики перестают компенсировать слабый гайковерт длительной работой и износом крепежа.

Сеть должна соответствовать источнику воздуха. Подбирая компрессоры для автосервиса, учитывайте не только FAD, но и реальные потери после ресивера, качество подготовки и сезонный профиль потребления.

Когда нужен специалист

Инженерный расчет обязателен при большой длине, нескольких уровнях, постоянных потребителях, окрасочных работах, высоком давлении или расширении действующей сети без документации. Монтажник должен проверить допуски труб, безопасное испытание, дренажи и крепление. Не используйте неподходящий материал и не испытывайте сеть воздухом способом, не разрешенным производителем.

Как ТехноАльянс может помочь

ТехноАльянс помогает связать пневмосеть с поршневыми или винтовыми компрессорами, осушением и реальным набором инструмента. Инженер проверит производительность, режим загрузки, планировку и потери, чтобы оборудование работало в расчетной точке, а не на завышенной уставке.

Частые вопросы

Какой диаметр трубы нужен для пяти постов?

По числу постов ответить нельзя. Нужны расход одновременно работающих инструментов, давление, длина, фитинги и допустимая потеря.

Кольцо всегда лучше тупиковой линии?

Для нескольких переменных потребителей обычно да, но оно должно быть правильно рассчитано. Два узких пути не заменяют достаточный диаметр.

Можно ли ориентироваться на манометр компрессора?

Нет. Он показывает давление у источника. Нужны измерения на дальнем посту под расчетным расходом.

Почему новый гайковерт слабый только в дальнем боксе?

Проверьте динамическое давление, проход муфты, шланг, фильтр и магистраль. Статическое давление может быть нормальным.

Нужно ли увеличивать давление компрессора?

Сначала устраните потери и утечки. Повышение уставки увеличивает энергопотребление и не исправляет узкий участок.

Как заложить будущий пост?

Добавьте его расход в перспективный сценарий, предусмотрите размер кольца, ответвление и место для подготовки воздуха до отделочных работ.

Итог

Пневмолиния рассчитывается от инструмента к ресиверу: расход и давление на посту определяют бюджет потерь, длину и внутренний диаметр. Кольцевая схема, полно проходные соединения и контроль под нагрузкой дают равномерную работу. Покупка более мощного компрессора имеет смысл только после того, как доказано, что воздух не теряется в самой сети.
