R134a и R1234yf в одном сервисе: как не загрязнить контуры и не вывести станцию из строя

R134a и R1234yf требуют дисциплины разделения. Различаются не только сервисные штуцеры: важны тип станции, алгоритм идентификации, баллоны, масла, красители, шланги, маркировка и действия при обнаружении примеси. Переходник не превращает установку R134a в оборудование для R1234yf.

Кому будет полезна статья

• владельцам СТО, которые добавляют обслуживание новых автомобилей;

• руководителям постов автокондиционеров;

• мастерам, работающим с R134a и R1234yf в одном помещении;

• закупщикам станций, идентификаторов и расходных материалов;

• ответственным за безопасность и учет хладагента.

Главный риск — перекрестное загрязнение

Хладагент циркулирует через сервисные шланги, клапаны, фильтры и внутренний резервуар станции. Если установка не рассчитана на автоматическое безопасное переключение между R134a и R1234yf, остаток одного хладагента попадает в другой контур. Смешанный продукт уже нельзя считать чистым и возвращать в следующий автомобиль.

Загрязнение приводит к неверным давлениям и температурным режимам, жалобам после заправки, блокировке анализатора, внеплановой замене фильтров и очистке станции. Самая дорогая ошибка — откачать неизвестную смесь в основной баллон станции: один неправильный автомобиль портит накопленный хладагент от десятков предыдущих работ.

R1234yf относится к классу A2L, то есть является слабогорючим хладагентом. Это не повод драматизировать, но причина соблюдать вентиляцию, исключать неподходящие источники воспламенения и использовать оборудование, рассчитанное на этот хладагент. Требования конкретной станции и помещения определяются инструкцией производителя и действующими нормами.

Чем отличается организация поста

На рынке есть станции, способные обслуживать оба хладагента с контролируемым переключением. Такая возможность должна быть прямо указана производителем; важны раздельные или очищаемые контуры, блокировки, идентификация и установленная процедура смены. Самодельная смена муфт и промывка «до чистого запаха» не равны штатному режиму.

Практический регламент до подключения станции

1. Идентифицируйте автомобиль

Проверьте сервисную наклейку под капотом, данные производителя и форму портов. Если автомобиль ремонтировали, маркировку могли заменить, а контур — заправить не тем продуктом. При сомнении используйте идентификатор хладагента до подключения основной станции.

2. Осмотрите сервисные порты

Грязь, масло и поврежденный золотник указывают на возможную утечку и повышают риск попадания загрязнений в муфту. Очистите зону безопасным способом. Не подбирайте переходник, если штатная муфта станции не подходит: несовместимость разъемов как раз защищает от смешивания.

3. Назначьте правильную установку

На станции, шлангах, чехле и зоне хранения должна быть одинаковая маркировка. Цвет помогает сотрудникам, но не заменяет надпись «R134a» или «R1234yf». В электронном заказ-наряде тоже фиксируйте тип хладагента.

4. Проверьте расходные материалы

Тип и вязкость масла определяются документацией автомобиля и компрессора. Нельзя считать, что любое PAG-масло взаимозаменяемо. Отдельно храните масло, краситель и присадки для каждого рабочего процесса. Емкости закрывайте сразу после дозирования: масло способно поглощать влагу из воздуха.

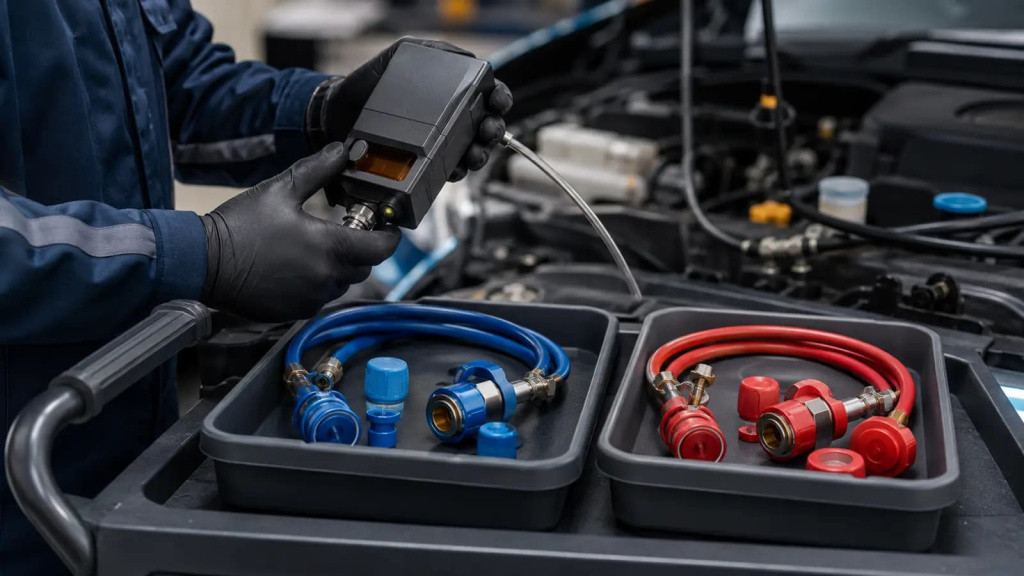

5. Оцените чистоту хладагента

Если идентификатор показывает неподходящий состав или не проходит контроль чистоты, не запускайте обычный цикл recovery/recycle/recharge. Загрязненный продукт откачивают выделенной установкой recovery-only в отдельную промаркированную емкость и передают по принятому порядку. Точные требования зависят от местных правил и инструкции оборудования.

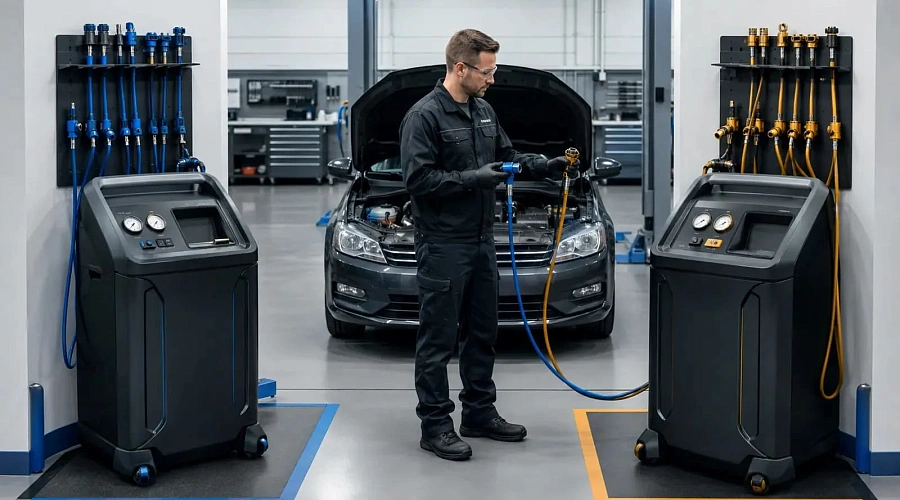

Как организовать два контура без путаницы

Разделите пост физически и визуально. Для каждого хладагента назначьте место станции, комплект муфт, чистые заглушки, баллоны, масло, краситель, сервисный журнал и контейнер для использованных фильтров. Инструмент, который контактирует с хладагентом или маслом, не должен мигрировать между зонами без разрешенной производителем процедуры очистки.

Хорошо работает простая логика допуска: мастер сначала сканирует заказ-наряд и наклейку автомобиля, затем подтверждает хладагент на панели станции. Для сомнительных автомобилей в регламенте должна быть отдельная ветка «идентификация» и запрет на откачку в основной резервуар.

В конце смены проверяют не только массу баллонов, но и отсутствие открытых емкостей, наличие заглушек на муфтах, состояние шлангов и журнал обнаруженных примесей. Если станция сообщает о загрязнении или блокирует процесс, сообщение не сбрасывают без выяснения причины.

Масла и красители: скрытый канал загрязнения

Перекрестное загрязнение происходит даже при правильном хладагенте, если мастер использует общий дозатор масла. Остаток несовместимого продукта остается в шланге, мерной емкости или инжекторе. Поэтому расходники разделяют так же строго, как станции.

Перед вводом масла проверьте спецификацию автомобиля, тип компрессора и инструкции станции. Для гибридов и электромобилей особенно критична совместимость масла с электрическим компрессором и требования к диэлектрическим свойствам. Универсальное решение «одна канистра на все машины» создает риск повреждения компрессора.

Что делать с неизвестной или загрязненной смесью

1. Остановить стандартный цикл до попадания смеси во внутренний баллон.

2. Зафиксировать результат идентификатора и данные автомобиля.

3. Использовать выделенную установку recovery-only, если она предусмотрена регламентом сервиса.

4. Откачать смесь в отдельную, промаркированную и разрешенную емкость.

5. Не смешивать ее с запасом чистого R134a или R1234yf.

6. Организовать передачу на восстановление или утилизацию в соответствии с применимыми требованиями.

7. Если загрязнение уже попало в станцию, прекратить ее использование и обратиться в сервисную службу.

Попытка «разбавить» загрязненный хладагент чистым не восстанавливает его качество. Аналогично, многократная рециркуляция через обычный фильтр не гарантирует удаление другого хладагента.

Типовые ошибки и последствия

Использовали адаптер между сервисными портами

Последствие: защитная несовместимость соединений устранена, вероятность смешивания резко возрастает. Кроме того, станция может быть не рассчитана на требования R1234yf.

Доверились только наклейке автомобиля

Последствие: после предыдущего некачественного ремонта в контуре может находиться другой хладагент или смесь. Загрязнение попадет в станцию.

Оставили общий инжектор масла

Последствие: несовместимое масло переносится между системами, а проблема проявляется уже после выдачи автомобиля.

Хранят баллоны без однозначной маркировки

Последствие: сотрудник подключает не тот источник, учет остатков теряет смысл, расследование ошибки усложняется.

Сбросили предупреждение идентификатора

Последствие: сомнительный продукт попадает во внутренний контур и загрязняет оборудование.

Проводят работы без вентиляции

Последствие: повышается концентрация хладагента в рабочей зоне и нарушаются требования безопасной эксплуатации оборудования.

Чек-лист поста R134a/R1234yf

• тип хладагента подтвержден по маркировке и данным автомобиля;

• при сомнении выполнена идентификация до откачки;

• выбрана станция, штатно предназначенная для этого хладагента;

• переходники для обхода разных муфт не используются;

• баллон, шланги, масло и краситель имеют однозначную маркировку;

• расходные емкости закрыты и хранятся раздельно;

• вентиляция и требования безопасности станции соблюдены;

• загрязненный продукт не попадает в основной резервуар;

• результат и масса хладагента зафиксированы в заказ-наряде;

• после работы муфты закрыты чистыми заглушками.

Финансовый и организационный эффект

Разделение контуров кажется дополнительной бюрократией, но стоит дешевле очистки станции, замены фильтров и утилизации испорченного хладагента. Регламент снижает возвраты с жалобой на слабое охлаждение и защищает запас дорогостоящего R1234yf. Для владельца СТО это также прозрачный учет: видно, сколько продукта откачано, добавлено и переведено в категорию загрязненного.

Правильно подобранные установки для заправки кондиционеров помогают встроить контроль в сам процесс, но оборудование не заменяет дисциплину персонала.

Когда нужен специалист

Обратитесь в сервисную службу, если загрязненный хладагент попал во внутренний баллон, станция не завершает процедуру переключения, обнаружена утечка в собственном контуре установки или требуется изменить конфигурацию с R134a на R1234yf. Нельзя самостоятельно переделывать электрические цепи, вентиляцию, датчики или муфты станции.

Как ТехноАльянс может помочь

ТехноАльянс помогает сопоставить парк автомобилей сервиса с оборудованием для обслуживания автокондиционеров: подобрать отдельные или штатно двухконтурные станции, идентификатор, детекторы, расходные материалы и организовать пусконаладку. При выборе учитываются производительность поста, типы хладагентов, требования к помещению и сервисное сопровождение.

Частые вопросы

Можно ли одной станцией работать с R134a и R1234yf?

Только если производитель прямо предусмотрел такой режим и описал процедуру переключения. Замена муфт на обычной станции не делает ее двухконтурной.

Достаточно ли разных быстросъемов?

Нет. Разделять нужно весь путь: шланги, внутренний баллон, фильтры, масло, краситель и емкости. Разъемы — только одна ступень защиты.

Зачем идентификатор, если на автомобиле есть наклейка?

Наклейка показывает заводскую спецификацию, но не историю предыдущих заправок. Идентификатор снижает риск принять смесь за чистый хладагент.

Можно ли использовать общее PAG-масло?

Нет универсального ответа. Масло выбирают по документации автомобиля и компрессора. Для электрических компрессоров требования особенно строги.

Что делать, если станция уже откачала неизвестную смесь?

Остановить эксплуатацию и связаться с сервисом производителя. Порядок очистки и замены компонентов зависит от конструкции станции.

Нужна ли отдельная зона хранения баллонов?

Нужно обеспечить разрешенные условия хранения, защиту от нагрева и однозначное разделение. Конкретные требования определяются паспортами и действующими нормами.

Итог

Безопасная работа с R134a и R1234yf строится не на переходниках, а на раздельных контурах и идентификации до откачки. Станция, баллон, масло, краситель и сервисный журнал должны образовывать одну маркированную систему. Тогда один ошибочно заправленный автомобиль не превращается в загрязнение всего поста и дорогостоящий простой оборудования.
