Трансмиссионная стойка без риска: как учитывать массу, центр тяжести и форму опорной площадки

Безопасная работа с трансмиссионной стойкой зависит от четырех факторов: реальной массы агрегата, положения центра тяжести, формы и наклона седла, надежной фиксации. Грузоподъемность — верхний предел для правильно расположенной нагрузки, а не гарантия устойчивости в любой конфигурации.

Кому будет полезна статья

• механикам, снимающим КПП, раздаточные коробки и редукторы;

• руководителям слесарных и агрегатных участков;

• владельцам СТО, которые стандартизируют опасные операции;

• закупщикам трансмиссионных стоек и подъемных столов;

• специалистам по охране труда и обучению персонала.

Сначала выберите правильный тип опоры

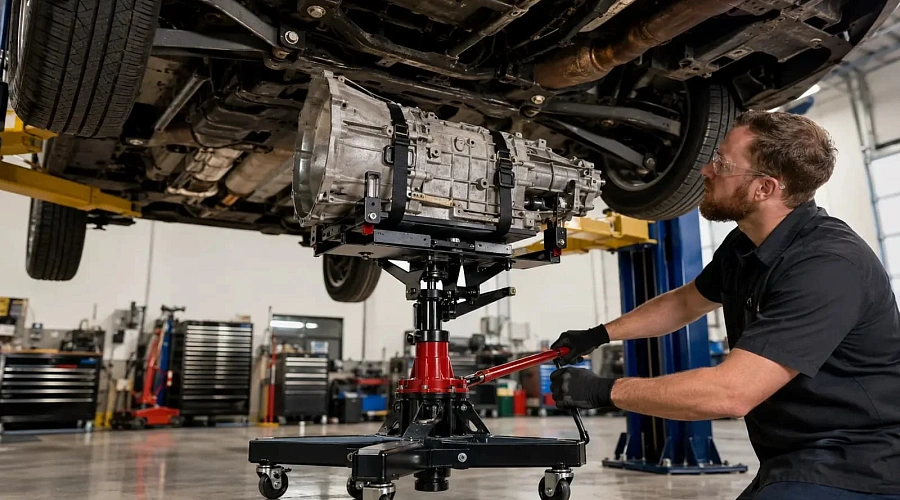

Высокая трансмиссионная стойка предназначена для работы под автомобилем, поднятым на подъемнике. Низкопрофильный трансмиссионный домкрат используют при автомобиле на подставках или эстакаде. Подъемный стол удобнее для тяжелых батарей электромобилей, крупных агрегатов и узлов сложной формы, если это предусмотрено его назначением.

Нельзя использовать трансмиссионную стойку для подъема автомобиля или как постоянную страховочную опору. Автомобиль должен находиться на исправном подъемнике, поставленном на механические замки, либо на разрешенных опорах. Стойка поддерживает снимаемый агрегат, но не заменяет фиксацию машины.

Масса агрегата: считайте все, что поднимается

Уточните массу по документации автомобиля или агрегата. В расчет входят жидкость, навесные кронштейны, гидротрансформатор, сцепление, раздаточная коробка или другие детали, если они снимаются вместе. Оценка «вдвоем поднимали такую раньше» не является исходным данным.

Номинальную грузоподъемность стойки нельзя превышать. Разумный эксплуатационный запас нужен для учета неизвестных компонентов и динамики, но он не позволяет игнорировать форму груза. Тяжелый узел на краю седла опаснее более тяжелого, но правильно центрированного агрегата.

При неизвестной массе выбирайте более подходящую технологию: уточните данные, разделите сборку по процедуре или примените подъемный стол. Не начинайте откручивание, рассчитывая «почувствовать вес» после освобождения.

Центр тяжести и опорная площадка

Центр тяжести должен находиться внутри зоны, заданной производителем седла. В руководстве OTC, например, прямо указано расположить его внутри четырех опорных точек монтажной площадки. Выход за эту зону создает момент опрокидывания, который грузоподъемность гидроцилиндра не компенсирует.

До снятия оцените, где сосредоточена масса. Гидротрансформатор, редуктор или раздаточная часть смещают баланс. Подведите седло не под геометрический центр корпуса, а под предполагаемый центр тяжести. Затем поднимите площадку до легкого контакта и отрегулируйте наклон, чтобы опоры плотно прилегали.

Если седло имеет четыре регулируемые лапы, расположите их по прочным участкам корпуса, не опираясь на тонкий поддон, датчик или выступ. Специальный адаптер используют только если он поставлен или одобрен производителем стойки. Самодельная доска увеличивает высоту центра тяжести и может сдвинуться.

Фиксация агрегата

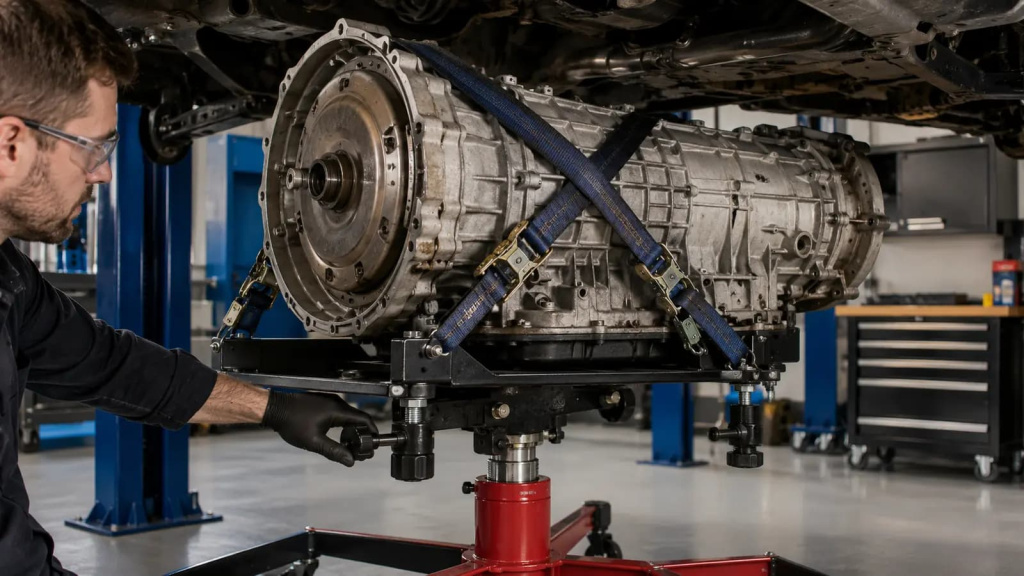

Цепь, ремень или штатный зажим не должны быть декоративными. Они удерживают узел при наклоне площадки и перемещении. Проложите фиксацию так, чтобы она не проходила по острой кромке, разъему или хрупкой трубке. После натяжения агрегат не должен свободно перекатываться по седлу.

Фиксацию выполняют до снятия последних крепежей. После отделения агрегата остановитесь и повторно проверьте баланс: внутренние детали или остаток жидкости могли изменить положение. Если узел пытается повернуться, верните его в поддерживаемое положение и перестройте опору, а не удерживайте руками.

Подготовка стойки и рабочего места

Осмотр перед работой

Проверьте колеса и их крепление, раму, сварные швы, шток, насос, клапан опускания, шланги пневмогидравлической системы и седло. Течь, погнутый элемент, заедание клапана или поврежденное колесо — основания вывести стойку из эксплуатации.

Выполните пробный подъем и контролируемое опускание без нагрузки. Площадка должна удерживать положение и опускаться плавно. Рывок при открытии клапана опасен для тяжелого узла.

Пол и маршрут

Работайте только на твердой, гладкой и ровной поверхности. Кабель, шов, решетка или выбоина способны остановить одно колесо и наклонить высокий груз. Заранее освободите маршрут от подъемника до места разборки и подготовьте устойчивую подставку, на которую будет передан агрегат.

Не перемещайте стойку с грузом выше, чем необходимо для клиренса. Чем выше центр тяжести, тем меньше устойчивость. Повороты проходите медленно, толкая раму в предусмотренной зоне и оставаясь вне направления возможного падения.

Пошаговый порядок снятия агрегата

1. Подтвердить массу, состав сборки и точки опоры по документации.

2. Установить автомобиль на подъемник, проверить баланс и поставить на механические замки.

3. Подготовить стойку, фиксаторы, адаптеры и свободный маршрут.

4. Отсоединить коммуникации по процедуре, оставить предусмотренные крепежи до установки опоры.

5. Подвести стойку вертикально под центр тяжести и поднять седло до контакта.

6. Настроить наклон, разместить лапы по прочным поверхностям и закрепить агрегат цепью или ремнем.

7. Слегка принять массу, убедиться, что автомобиль и стойка не смещаются.

8. Снять последние крепежи, отделять агрегат контролируемо без рывков и ударов.

9. Повторно проверить баланс, затем опустить груз до минимально безопасной высоты.

10. Медленно вывести стойку по подготовленному маршруту и передать агрегат на устойчивую подставку.

Не используйте стойку как инструмент для силового разъединения деталей. Если агрегат не отделяется, найдите оставшийся болт, штифт, связь с опорой или натяг коммуникации. Рывок автомобилем или гидравликой создает непредсказуемое смещение.

Как выбирать рабочий диапазон высоты

Сравните минимальную и максимальную высоту седла с фактической высотой агрегата на подъемнике. Стойка должна подходить без предельного выдвижения штока и без необходимости опускать автомобиль в неудобное положение. Оставьте запас для подъема при разгрузке крепежа и для последующего опускания.

Слишком высокая минимальная высота не позволит завести стойку под узел. Недостаточная максимальная заставит подкладывать опасные проставки. Длина штока не компенсирует узкое основание: при большой рабочей высоте особенно важны колесная база и размеры рамы.

Типовые ошибки и последствия

Ориентируются только на грузоподъемность

Последствие: агрегат находится вне центра седла и опрокидывается при допустимой массе.

Снимают последний болт до фиксации цепью

Последствие: узел поворачивается, повреждает разъемы или травмирует механика.

Опирают седло на тонкий поддон

Последствие: поддон деформируется, нагрузка сдвигается, появляется течь.

Перемещают груз на максимальной высоте

Последствие: небольшая неровность пола создает большой наклон и риск опрокидывания.

Оставляют агрегат на стойке на длительное время

Последствие: гидравлическая система не является постоянной опорой, а пост остается небезопасно занят.

Используют неразрешенный адаптер

Последствие: меняется геометрия и прочность опоры, производитель не гарантирует устойчивость.

Работают на подъемнике без механических замков

Последствие: движение автомобиля меняет расстояние и баланс двух независимых гидросистем.

Чек-лист безопасной операции

• масса и состав агрегата подтверждены;

• грузоподъемность и диапазон высоты стойки подходят;

• автомобиль устойчив и стоит на замках подъемника;

• стойка осмотрена и испытана без нагрузки;

• пол и маршрут ровные, чистые и свободные;

• центр тяжести находится внутри рабочей зоны седла;

• лапы опираются на прочные участки корпуса;

• агрегат закреплен штатной цепью или ремнем;

• коммуникации отсоединены без натяга;

• после отделения баланс проверен повторно;

• перемещение идет на минимальной высоте;

• для хранения подготовлена отдельная устойчивая подставка.

Финансовый и организационный эффект

Правильная стойка сокращает время снятия и установки, уменьшает риск повреждения корпуса, разъемов и автомобиля. Один инцидент с падением коробки стоит дороже разницы между случайной стойкой и подходящей моделью. Стандартная карта операции также снижает зависимость от физической силы конкретного механика.

При выборе трансмиссионной стойки сопоставляйте ее не с абстрактной «коробкой», а с парком агрегатов, подъемниками, высотой работы и маршрутом внутри сервиса.

Когда нужен специалист

Прекратите работу при течи гидравлики, самопроизвольном опускании, деформации рамы, повреждении колеса или нестабильном клапане. Для батарей электромобилей, тяжелых сборок и нестандартных агрегатов используйте предусмотренный подъемный стол и обученный персонал. Ремонт стойки и проверку предохранительных устройств выполняет сервисный специалист.

Как ТехноАльянс может помочь

ТехноАльянс подбирает гидравлическое оборудование по массе узлов, рабочей высоте, форме седла и планировке поста. Можно заранее сравнить трансмиссионную стойку, подъемный стол и гаражный кран, а также проверить доступность адаптеров и сервисного обслуживания.

Частые вопросы

Какой запас грузоподъемности нужен?

Запас полезен, но не имеет единого процента для всех операций. Номинал нельзя превышать; массу и динамику оценивают по документации, а центр тяжести всегда держат в рабочей зоне.

Можно ли снять КПП без цепи, если она плотно лежит на седле?

Нет. При отделении и наклоне агрегат способен сместиться. Используйте штатную фиксацию до снятия последних болтов.

Можно ли перекатывать стойку с поднятой коробкой?

Только на минимально необходимой высоте, медленно и по ровной поверхности, если это разрешено руководством стойки.

Чем трансмиссионная стойка отличается от подъемного стола?

Стойка компактна и работает под высоким автомобилем. Стол имеет большую площадку и устойчивость для крупных узлов, но требует другого пространства и технологии.

Допустима ли деревянная проставка на седле?

Только если такое решение прямо предусмотрено производителем, что встречается редко. Случайная проставка повышает центр тяжести и может выскользнуть.

Где хранить снятый агрегат?

На отдельной устойчивой подставке или стенде, рассчитанном на его массу и форму. Трансмиссионная стойка не предназначена для длительного хранения.

Итог

Трансмиссионная стойка безопасна, когда груз не просто легче номинала, а правильно расположен и закреплен. Подтвержденная масса, центр тяжести внутри седла, прочные точки опоры, минимальная высота перемещения и ровный маршрут превращают рискованную операцию в повторяемый технологический процесс.
