Влага и масло в пневмосети СТО: где ставить осушитель, фильтры и автоматический слив конденсата

Систему нужно проверять по пути воздуха от компрессора до потребителя. Капельную воду отделяют, водяной пар удаляют осушителем, аэрозоль масла задерживают подходящими фильтрами. Каждый узел выполняет свою задачу, и наличие прозрачной колбы у станка не означает, что воздух подготовлен полностью.

Кому будет полезна статья

• Владельцу СТО, где вода появляется сразу на нескольких постах.

• Механику, отвечающему за компрессор и пневматический инструмент.

• Руководителю шиномонтажа, который готовит систему к нагрузке.

• Специалисту по оснащению мастерской с потребителями разного качества воздуха.

Откуда берутся вода и масло

Компрессор забирает атмосферный воздух, содержащий водяной пар. При сжатии воздух нагревается, а при последующем охлаждении часть влаги конденсируется. Поэтому вода может появиться не только в ресивере, но и дальше по магистрали, особенно на более холодном участке.

В маслосмазываемой системе возможен унос масла. Кроме того, масло иногда поступает из установленного в общей линии лубрикатора. После него загрязнение получает каждый потребитель этой ветви, включая оборудование, которому смазка в воздухе не нужна. Даже безмасляный компрессор не отменяет необходимость контроля воды и загрязнения окружающего воздуха.

После монтажа новой подготовки воздуха старая труба может оставаться источником ржавчины и накопленных загрязнений. Хороший результат на выходе осушителя не доказывает такое же качество в дальнем разъеме. Проверка должна охватывать и саму сеть.

Что удаляет каждый узел

Такое разделение описывает функции, а не универсальную комплектацию. Качество воздуха задают по требованиям потребителя. Если используются классы чистоты, их согласуют отдельно для частиц, воды и масла; одного слова «чистый» в техническом задании недостаточно.

В материалах Atlas Copco о подготовке сжатого воздуха охладитель, сепаратор, осушитель и обработка конденсата рассматриваются как разные ступени. Это помогает избежать распространенной ошибки, когда фильтру поручают работу осушителя.

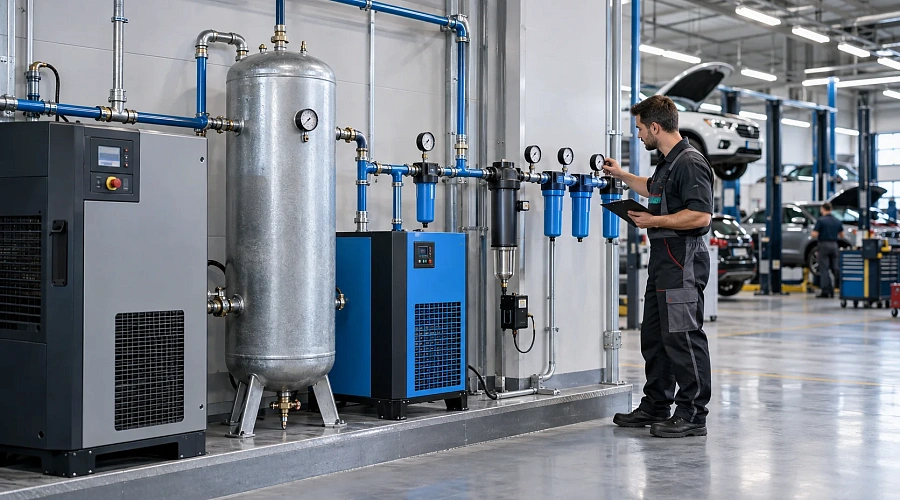

Где располагать осушитель и фильтры

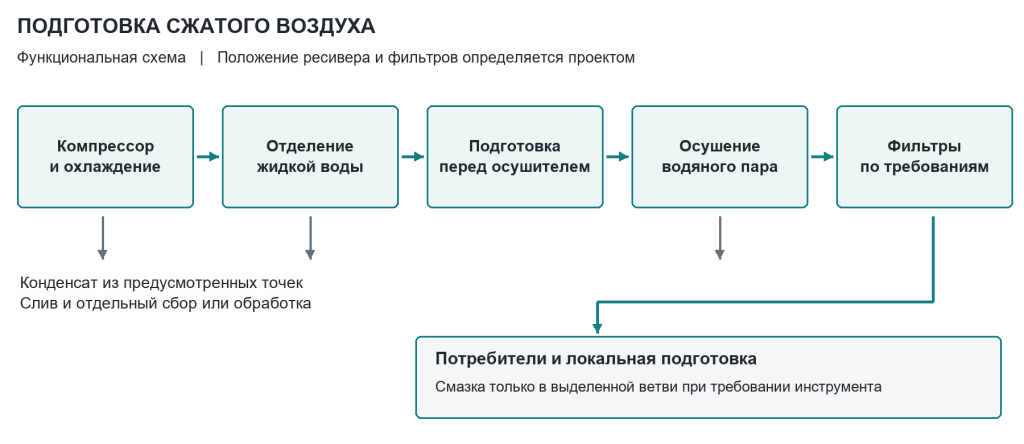

Принципиальная схема подготовки воздуха. Состав фильтров и положение ресивера уточняют для выбранного оборудования и потребителей.

После сжатия воздуху нужно обеспечить охлаждение и отделение образовавшейся жидкости. Осушитель подбирают по фактическим условиям на входе. Его паспортная производительность при одних температуре и давлении не означает такую же пропускную способность при других условиях.

Предварительную фильтрацию перед осушителем и последующие ступени выполняют по схеме изготовителя. Адсорбционному осушителю, например, требуется защита адсорбента от загрязнений, а после него может потребоваться улавливание пыли. У рефрижераторной схемы своя комплектация. Переставлять фильтры по удобству доступа без проверки инструкции нельзя.

Ресивер может стоять в «мокрой» части до осушения либо после подготовки воздуха. В первом случае в нем накапливается конденсат и особенно важен слив. Во втором он служит запасом уже подготовленного воздуха. В некоторых системах применяются оба варианта. Выбор зависит от режима компрессора, нагрузки, допустимых колебаний и всей схемы.

При подборе компрессорного оборудования обсуждайте не только производительность установки, но и условия, в которых она заявлена. Осушитель и фильтры рассчитывают на максимальный требуемый поток в соответствующей точке, учитывая температуру, давление и поправки производителя.

Почему важна точка росы под давлением

Точка росы под давлением показывает температуру, при которой в сжатом воздухе при данном давлении начинается конденсация. Если участок сети холоднее этого значения, вода может выпасть уже после исправного осушителя. Поэтому выбор определяется самой холодной рабочей зоной, а не только температурой компрессорной.

Рефрижераторный осушитель часто подходит для сети в отапливаемом помещении, если его характеристики соответствуют требованиям. Для холодных участков или более строгого качества может потребоваться другая технология. Универсальное решение по одному объему ресивера выбрать нельзя.

На юге России стоит отдельно проверить летний режим: нагретый воздух на входе осушителя и плохая вентиляция увеличивают нагрузку на систему подготовки. При осеннем охлаждении труб может проявиться влага, которая раньше оставалась паром. Температуры и нагрузку фиксируют при возникновении жалобы.

Автоматический слив конденсата

Точки накопления жидкости могут находиться в охладителе, сепараторе, ресивере, фильтрах и осушителе. Слив нужен там, где его предусматривает конструкция. Кран в одном ресивере не удаляет воду из остальных колб и низких участков сети.

Сливы различаются по принципу управления. Таймерный открывается по расписанию и при неверной настройке способен либо оставлять воду, либо терять много воздуха. Управление по уровню реагирует на накопление жидкости, но тоже требует обслуживания. Наличие автоматики не отменяет функциональную проверку.

В описании промышленных сливов Atlas Copco отдельно отмечены точки применения на охладителях, осушителях и ресиверах. При проверке своей сети составьте список всех таких точек и убедитесь, что ни одна не осталась без обслуживания.

Сливной шланг должен быть закреплен и выведен в предусмотренную емкость или систему обработки. Конденсат с маслом не следует без проверки направлять в канализацию: способ сбора и передачи на обработку согласуют для конкретного состава и условий предприятия. Открывать корпус слива или колбу под давлением нельзя.

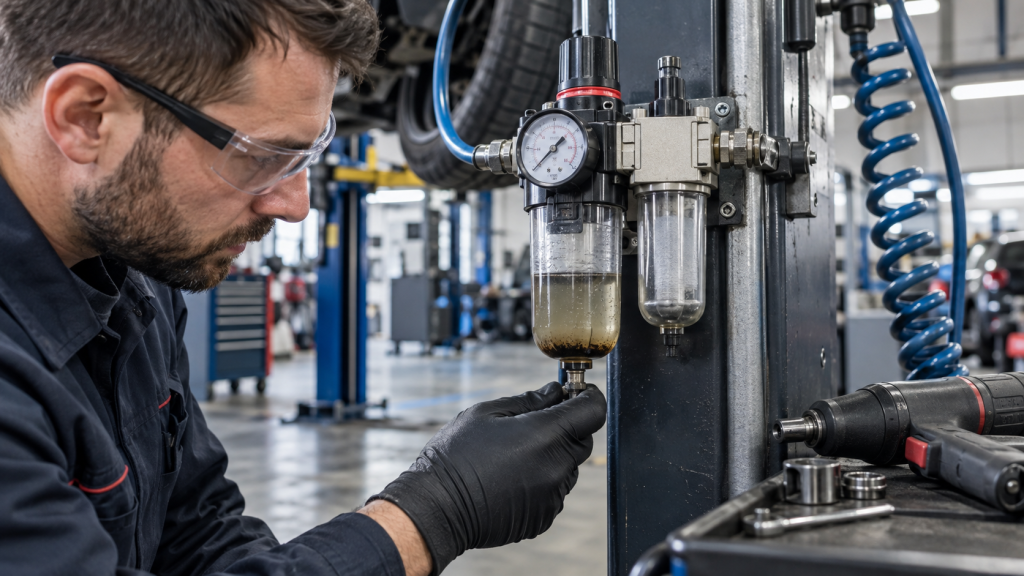

Что установить непосредственно у потребителя

На посту могут потребоваться локальный фильтр и регулятор, соответствующие расходу оборудования. Манометр оценивают при работающем инструменте. Чистый, но слишком ограничивающий поток элемент способен вызвать просадку давления и нарушить работу станка.

Смазку подают только тем устройствам, для которых она предусмотрена. Если конкретному пневматическому инструменту требуется масло, лубрикатор располагают в его выделенной ветви по инструкции. Воздух для других потребителей не должен проходить через этот узел по умолчанию.

Разъемы и шланги после точки смазки желательно выделить и промаркировать. Перенос такого шланга на оборудование с требованием к отсутствию масла может занести загрязнение, даже если общая магистраль подготовлена правильно.

Для шиномонтажных станков требования к блоку подготовки уточняют по модели. Нельзя считать, что любой аппарат должен получать дополнительное масло только потому, что у другого станка стоит маслораспылитель.

Как найти источник воды на действующей СТО

Начните с описания симптома. Вода появляется постоянно, только после ночного простоя или при одновременной работе нескольких постов? Проблема на одном разъеме или по всей сети? Эти различия определяют маршрут проверки.

Проверьте последовательно состояние сливов, показания осушителя, условия на его входе и качество воздуха в контрольных точках. Внешний вид конденсата помогает заметить проблему, но не заменяет измерения содержания воды и масла, когда требуются подтвержденные показатели качества.

Если после осушителя воздух соответствует требованию, а дальше появляется вода, исследуйте загрязнение труб, холодные участки и накопление жидкости. Если отклонение есть уже на выходе, проверяйте подбор, режим и исправность подготовки. Одновременно сохраняйте показания расхода, температуры и давления: без них сравнение с паспортом неполно.

Обходная линия осушителя должна иметь понятное рабочее положение и маркировку. Незаметно открытый байпас может смешивать подготовленный и неподготовленный воздух. После обслуживания проверяйте схему фактического потока, а не только исправность самого агрегата.

Типовые ошибки

• Считают прозрачный фильтр полноценным осушителем. Последствие: пар конденсируется дальше по магистрали.

• Подбирают осушитель только по номиналу компрессора. Последствие: при жаре или ином давлении качество ухудшается.

• Ставят маслораспылитель на общую сеть. Последствие: масло попадает в неподходящее оборудование.

• Не проверяют автоматический слив. Последствие: жидкость переполняет накопитель или теряется сжатый воздух.

• Меняют фильтр при работающей системе. Последствие: возникает опасность выброса деталей и загрязнений.

• Оставляют старую грязную ветвь после модернизации. Последствие: потребитель получает загрязнение из труб.

Чек-лист подготовки воздуха

• Для каждого потребителя записаны требования к воде, маслу и частицам.

• Определены расход, рабочее давление и диапазон температур.

• Выбран осушитель с учетом поправок изготовителя.

• Фильтры расположены в рекомендованной последовательности.

• Все точки конденсата имеют исправный слив.

• Отдельно проверены байпас и положение запорной арматуры.

• Ветви со смазкой отделены от остальных потребителей.

• Давление проверено при расходе на дальнем посту.

• Состояние воздуха оценено после подготовки и у оборудования.

• Доступ к обслуживанию предусмотрен без опасного демонтажа.

Финансовый и организационный эффект

Для оценки результата учитывайте остановки пневмооборудования, частоту замены фильтров, расходники и время на слив. Сокращение воды не должно достигаться ценой чрезмерной потери давления: это отдельная величина, которую нужно контролировать.

В расходах на владение есть энергия осушителя, расход воздуха на регенерацию у соответствующих моделей, обслуживание элементов и обработка конденсата. Сравнивайте решения по сумме затрат при нужном качестве, а не только по цене корпуса фильтра.

Когда нужен специалист

Инженер нужен при изменении схемы, подборе осушителя, вмешательстве в ресивер и арматуру, повторном превышении точки росы или заметном уносе масла. Поврежденные сосуды и соединения не ремонтируют под давлением. Сначала систему останавливают и безопасно изолируют по регламенту.

При обращении в сервис оборудования СТО приложите схему сети, параметры компрессора, маркировку фильтров, описание сливов и условия появления воды. Это позволит проверить систему целиком.

Как ТехноАльянс может помочь

ТехноАльянс помогает подобрать оборудование и согласовать подготовку воздуха под нагрузку автосервиса. Для консультации по комплектации передайте список потребителей, график их совместной работы, план помещения и температуры в холодных зонах. Решение должно учитывать обслуживание, доступность расходников и возможное расширение СТО.

Частые вопросы

Почему вода есть при исправном компрессоре

Ее источником является влажность входящего воздуха. Нужны охлаждение, отделение жидкости и осушение, соответствующие условиям сети.

Можно ли заменить осушитель несколькими фильтрами

Обычные фильтры капель и аэрозолей не выполняют полноценное удаление водяного пара. Состав оборудования выбирают по требуемой точке росы.

Где должен стоять ресивер

До подготовки, после нее или в обеих частях системы в зависимости от проекта. Универсальная позиция для всех режимов отсутствует.

Нужно ли масло каждому пневмоинструменту

Требование определяет изготовитель. Устройства со смазкой и без нее могут нуждаться в отдельных ветвях и шлангах.

Как понять что фильтр пора менять

По регламенту, состоянию и предусмотренным индикаторам, включая перепад давления при расходе. Одна только чистая колба не подтверждает ресурс элемента.

Итог

Влага в пневмосистеме автосервиса устраняется согласованной работой охлаждения, осушения, фильтрации и сливов. Качество проверяют у потребителя, а параметры оборудования выбирают по реальным расходам и температурам. Такой подход защищает станки и инструмент и делает обслуживание сети предсказуемым.
